产品型号： | XMTF系列 |
| 产品品牌： | 昌润 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2015-04-18 | |
 |
||
详细说明
一、概述

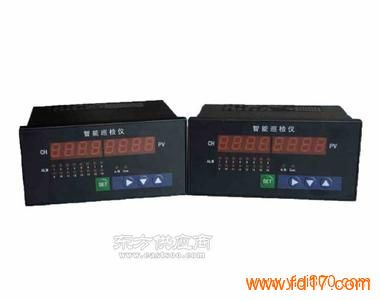

面板尺寸：48×96*110单位: mmXMTF-8000-402系列巡检仪采用单片机设计,设计时采用了智能算法，用于温度高精度巡回检测，是一种经济型小尺寸温度测量仪。
广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的温度测量系统。
二、主要技术指标
输入信号: Pt100
基本误差：输入满量程的±0.2%FS±1个字
分辨率： 0.1℃(-200~600℃)
采样周期：1次/秒
开孔尺寸: 44*92mm
显示方式: 双排数码管显示
设定方式: 轻触键设定
三、显示说明
1．仪表上电后、仪表显示-199.9或650.0表示传感器未连接或传感器接线错误。
2．传感器连接后正常使用下，上排数码管显示测量值、下排数码管显示巡检通道。
四、仪表接线
将温度传感器按左图所示的连接并提供电源给仪表供电。
三线制PT100接线：
其中 B 为热电阻独立脚、与热电阻三根线中独立的端子相连。C、G连接PT100热电阻阻值约为0的两脚。通常在常温下热电阻PT100与C、G脚有100欧以上阻值。
两线制PT100接线：
将B、C脚连接于热电阻的两端，将C脚与G脚短接。
注： 6 、7 、8 三脚为G脚、其功能相同，内部已连接，外部无需再连接。
