产品型号： | |
| 产品品牌： | 重庆飞协 | |
| 产品价格： | 1200 | |
| 所 在 地： | 重庆 梁平县 | |
| 发布日期： | 2018-09-11 | |
 |
||
详细说明
产品概述：
产品概述

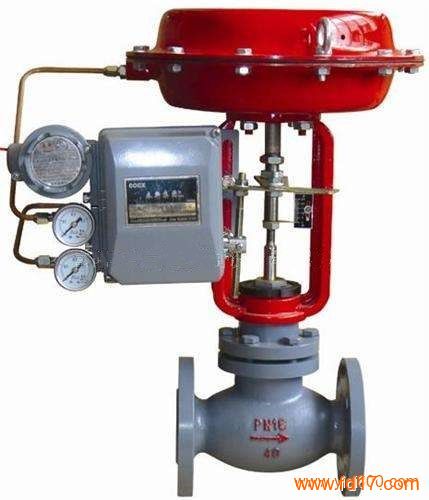

气动薄膜双座调节阀，阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，
阀体
阀体形式：直通双座铸造球型阀 公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
连接形式：法兰式按JB78-59、JB79-59
材 料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
上阀盖
常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃
压盖形式：螺栓压紧式
填 料:V型聚四氟乙烯填料、柔性石墨、
不锈钢波纹管。
阀内组件
阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、
等百分比特性或快开特性
材 料：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧范围：0.02~0.1、0.04~0.20MPa
供气压力：0.14、0.16、0.28MPa
气源接头：M10×1 环境温度：-30~+70℃
阀作用型式：气关式或气开式
附 件：定位器，手轮机构
性 能：（带定位器）
泄 漏 量：小于额定流量系数Kv的0.5%
基本误差：±1.5%
回 差：1.5%
死 区：0.6%
始终点偏差：±1.5%
可调范围：30:1
气动双座调节阀广泛应用于石油、化工 、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
