产品型号： | SGS |
| 产品品牌： | 重庆煤科院 | |
| 产品价格： | 面议 | |
| 所 在 地： | 重庆 九龙坡区 | |
| 发布日期： | 2012-03-20 | |
 |
||
详细说明
重庆安富机电设备有限公司 陆经理 13883230105 023-86597981
高压水表-煤层注水专用高压水表SGS双功能高压水表-ZGS高压水表
www.cqafjd.com qq:86240729
重庆安富机电 陆经理 13883230105 023-86597981

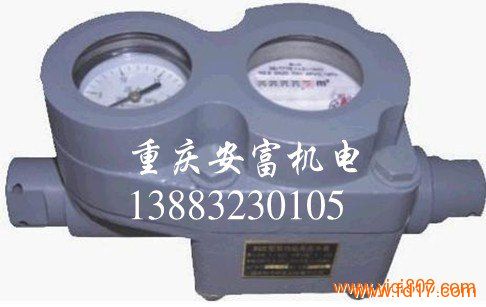

一、SGS型双功能高压水表
SGS型双功能高压水表主要用于测量煤矿井下采掘工作面进行煤层注水及喷雾降尘测定时的水量、流量和压力，也可用于其它需要同时测定水量、流量和压力的场所。主要由上壳体、下壳体、叶轮、叶轮盒、承压板、水量指示器及压力指示器等组成。
能同时测量煤层注水的压力、流量和水量，计量采用数字字轮式，直观易读，计量精度达到相应的国家标准，外壳采用轻型抗磁、抗冲击摩擦火花材料，重量轻，且不会因材料原因而引起设备丢失等特点。与普通水表相比，该水表可耐受16MPa的高压，使用寿命长。
SGS型双功能高压水表的主要技术指标：
高压水表的测量范围：0～16MPa
高压水表的最大流量：5m3/h
SGS公称流量：2.5m3/h
SGS最小流量：0.1m3/h
分界流量：0.25m3/h
额定压力：10MPa
最小读数：0.0001m3
SGS型双功能高压水表的外形尺寸：(190×100×135)mm
SGS型双功能高压水表的重 量：4kg
二、ZGS型高压水表
煤层注水是减少煤矿生产中煤尘发生量的有效方法之一,ZGS型高压水表是实施煤层注水防尘措施时必不可少的配套设备。ZGS型高压水表为多流束凹叶轮速度式磁钢传动干式水表,耐压高,密封性能好，结构简单，数字直读，可与不同压力、不同流量的注水系统相配套.
1、ZGS型高压水表的结构特征
由水表壳体、隔离板、叶轮、磁力传动器和水量数字显示记数机构组成。
2、ZGS型高压水表的技术参数
ZGS-2.5 ZGS-6.0
①最大流量 5．0 m3／h 12．0 m3／h
②公称流量 2．5 m3／h 6．0 m3／h
③最小流量 0．1m3／h 0 .24m3／h
④工作压力 15 MPa 15 MPa
⑤精度等级 2．5级 2．5级
⑥ZGS高压水表的外型尺寸 172X90X123 mm 236X100X150 mm
⑦ZGS高压水表的质量 3 Kg
⑧ZGS型高压水表的接口尺寸 KJl3煤矿快速接头 或KJ25煤矿快速接头
