产品型号： | 1X2 |
| 产品品牌： | 科毅 | |
| 产品价格： | 400元/台 | |
| 所 在 地： | 广西 南宁市 | |
| 发布日期： | 2016-10-11 | |
 |
||
详细说明

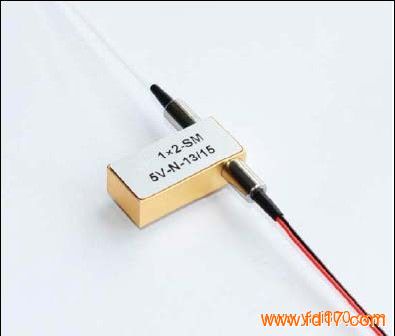

1x2光开关|1X2机械光开关|1X2机械式光开关 OSW-1×2光开关，性能处于业界领先水平。其插入损耗极低，体积小：27x12.6x8mm,是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件。纤小的封装更易于集成进高密度的光通信系统中。
◇产品特征
·低插入损耗
·波长范围宽
·低信道串扰
·高稳定性、高可靠性
·独有专利技术、光路无胶
◇ 应用
·城域网
·实验室研发
·系统监测
·动态配置分插复用
◇ 技术参考
参数
OSW-1×2
波长范围
nm
650～1310
1260～1670
波长测试
nm
650/780/850/980/1064/1310
1310/1490/1550/1625/1650
插入损耗
dB
Typ:0.6,Max:1.0
Typ:0.5 ,Max:0.8
回波损耗
dB
≥30
≥50
信号串扰
dB
≥35
≥55
偏振相关损耗
dB
≤0.05
波长相关损耗
dB
≤0.25
温度相关损耗
dB
≤0.25
重复性
dB
≤±0.02
电压功率
v
3.0 or 5.0
使用寿命
Cycle
≥107
开关时间
ms
≤8
传输光功率
mW
≤500
工作温度
℃
-40～+85
存贮温度
℃
-40～+85
重量
g
16
尺寸
mm
(L)27×(W)12.6×(H)8.5(±0.2)
◇ 光路线
◇ 引脚配置
光路
条件
传感器状态
1×2
1
5
6
10
3－4,7－8
2－3,8－9
锁定
N/A
N/A
GND
+5V
打开
关
P1---P3
+5V
GND
N/A
N/A
关
打开
非锁定
P1---P2
N/A
N/A
N/A
N/A
打开
关
P1---P3
+5V
N/A
N/A
GND
关
打开
◇ 电气规格
电压
电流
电阻
5V 锁定
4.5~5.5
36~44mA
125Ω
5V 非锁定
4.5~5.5
26~32mA
175Ω
3V 锁定
2.7~3.3
54~66mA
50Ω
3V 非锁定
2.7~3.3
39~47mA
70Ω
◇ 外形尺寸
◇ 订购信息：OSW－1×2－A－B－C－D－E－F－G
A
B
C
D
E
F
G
型号
波长
电压
控制类型
光纤直径
光纤长度
连接器
SM:9/125um
M5: 50/125um
M6: 62.5/125um
85: 850nm
13: 1310nm
14: 1490nm
15: 1550nm
162: 1625nm
165: 1650nm
13/15:1310/1550nm
3: 3V
5: 5V
L: 锁定
N:非锁定
25:250um
90:900um
20:2.0mm
30: 3.0mm
05:0.5m
10:1.0m
15:1.5m
OO:None
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
