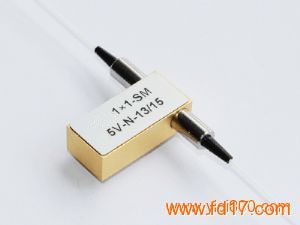

产品型号： | 1X1 |
| 产品品牌： | 科毅 | |
| 产品价格： | 300元/台 | |
| 所 在 地： | 广西 南宁市 | |
| 发布日期： | 2016-10-04 | |
 |
||
详细说明
◇产品特征
l 低插入损耗
l 波长范围宽
l 低信道串扰
l 高稳定性，高可靠性
l 光路无胶
l 锁定与非锁定
◇ 应用
l城域网
l实验室研发
l监控系统
l
动态配置分发复用
◇ 技术参考
参数
OSW-1×1
波长范围
nm
650～1310
1260～1670
测试波长
nm
650/780/850/980/1064/1310
1310/1490/1550/1625/1650
插入损耗
dB
Typ:0.6,Max:1.0
Typ:0.5 ,Max:0.8
回波损耗
dB
≥30
≥50
信号串扰
dB
≥35
≥55
偏振相关损耗
dB
≤0.05
波长相关损耗
dB
≤0.25
温度相关损耗
dB
≤0.25
重复性
dB
≤±0.02
工作电压
v
3.0 or 5.0
使用寿命
Cycle
≥107
切换时间
ms
≤8
传输光功率
mW
≤500
工作温度
℃
-40～+85
存贮温度
℃
-40～+85
重量
g
16
外形尺寸
mm
(L)27×(W)12.6×(H)8.5(±0.2)
◇ 光学路线
◇ 引脚配置
类型
光路
条件
传感器状态
1×1
Pin 1
Pin 5
Pin 6
Pin 10
Pin 2-3
Pin 3-4
Pin 7-8
Pin 8-9
锁定
Light close
--
--
GND
V+
Close
Open
Open
Close
P1-P2
V+
GND
--
--
Open
Close
Close
Open
非锁定
Light close
--
--
--
--
Close
Open
Open
Close
P1-P2
V+
--
--
GND
Open
Close
Close
Open
◇ 电气规格
电压
电流
电阻
5V 锁定
4.5~5.5
36~44mA
125Ω
5V 非锁定
4.5~5.5
26~32mA
175Ω
3V 锁定
2.7~3.3
54~66mA
50Ω
3V 非锁定
2.7~3.3
39~47mA
70Ω
◇ 尺寸
◇ 订购信息：OSW－1×1－A－B－C－D－E－F－G
A
B
C
D
E
F
G
型号
波长
电压
控制类型
光纤直径
光纤长度
连接器
SM:9/125um
M5: 50/125um
M6: 62.5/125um
85: 850nm
13: 1310nm
14: 1490nm
15: 1550nm
162: 1625nm
165: 1650nm
13/15:1310/1550nm
3: 3V
5: 5V
L: 锁定
N非锁定
25:250um
90:900um
20:2.0mm
30: 3.0mm
05:0.5m
10:1.0m
15:1.5m
OO:没有
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
