产品型号： | 1X4 |
| 产品品牌： | 科毅 | |
| 产品价格： | 2000元/台 | |
| 所 在 地： | 广西 南宁市 | |
| 发布日期： | 2016-10-04 | |
 |
||
详细说明
产品描述：

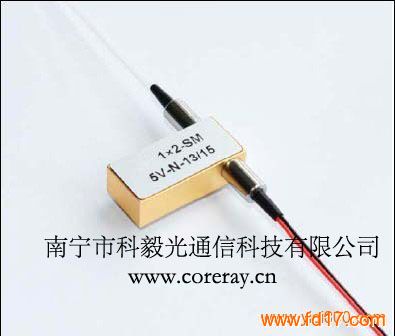

1×N光开关是一种具有切换光路作用的功能器件。在光纤传输系统中，用于多路光监控、LAN、多光源/探测器换接以及以太网络的保护转换等。在光纤测试系统中，用于光纤及光纤器件测试，网络测试，野外光缆测试，光纤传感多点监控系统。
特征：
1、产品开关速度快、低损耗、高可靠性、
2、关键部件采用进口知名产品,定位准确
3、模块化设计，单体可达128路，并提供光开关大型矩阵叠加功能
4、标准型RS232接口，可直联电脑控制
应用：
1、 光传输系统中的多路光纤监控
2、 多光源/探测器自动换接以及光传感多点动态监控系统
3、 光测试系统中用于光纤、光器件、网络和野外工程光缆测试
4、 实验室光器件测试研究
技术指标：
操作波长(nm)
500~1700nm
插入损耗(dB)
0.6(模块)，0.8(仪器)
波长相关损耗(WDL) (dB)
≤±0.25
偏振相关损耗(PDL) (dB)
≤±0.10
温度相关损耗（TDL）(dB)
≤±0.30
串扰(dB)
>80
回波损耗(dB)
>60
重复性（dB）
≤±0.02
转换时间(Typ.) (ms)
<8（相邻通道）
操作电压(V)
5V or 12V
最大功率承载(mW)
2000
耐用性(循环)
切换107次后(IL≤0.7 dB)、109次后(IL≤0.8 dB)、1010次后(IL≤1.3dB)
操作温度(°C)
0 ～+70
存储温度(°C)
-40 ～+85
光纤类型
9/125 or 50/125 or 62.5/125
仪器外形尺寸（mm）
300X250X100
模块外形尺寸 （mm）
1<N<6 (135×40×32)
6≤N≤12 (135×60×32)
8≤N≤16 (184×78×36)
16≤N≤48 (184×78×66)
48≤N≤128(184×156×66) 更多通道可订制
