产品型号： | MESS-1000EW-S15 |
| 产品品牌： | 美泰科 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2016-03-30 | |
 |
||
详细说明
1.产品名称
1.1名称

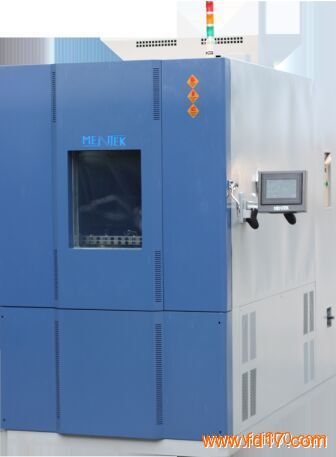

1.2型号 快速温度变化试验箱
MESS-1000EW-S15
2.适用及限制说明
2.1适用范围 A) 该设备是环境应力筛选（温度循环）、高低温环境适应性和可靠性试验的装置，对各种机电产品用于发现早期故障、模拟实际温度环境和考核产品耐受温度的能力。
B)除此之外的用途可能会导致人员受伤及机设备损坏！
2.2试品限制 本试验设备禁止：
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存
放射性物质试样的试验及储存
剧毒物质试样的试验及储存
试验或储存过程中可能产生剧毒物质的试样的试验及储存
3.容积和尺寸
3.1有效容积 约1000 L
3.2内箱尺寸 W(宽)1000 mm*H(高)1000 mm*D(深)1000 mm
3.3测试箱外箱尺寸 W(宽)1200 mm*H(高)1930 mm*D(深)2827 mm
温馨提示：外部尺寸请依最终设计确认三视图为准！
4.性能
4.1.条件 环境温度： +5℃～+35℃，相对湿度≤85%RH，循环冷却水温≤+30℃（不结冰）、循环冷却水供水压力为0.32 MPa～0.45MPa，试验箱内无试样（另有说明除外）
4.2.温度范围 -70℃至+150℃
4.3.温度波动度 ≤±0.3℃
4.4.温度偏差 温度：≤±1.5℃
4.5.温度均匀度 ≤2℃
4.6.升温速率 -40℃～70℃≥10℃/min（线性，满载），-55℃～70℃≥15℃/min（全程平均，满载）
4.7.降温速率 70℃～-40℃≥10℃/min（线性，满载），70℃～-55℃≥15℃/min（全程平均，满载）
4.8.温度过冲量 ≤±2℃
4.9.样品控温速率要求 5℃/min(全程平均升降温速率，试验温度范围：+70℃~-40℃)，样品：70kg铝制试样（70Kg铝制试样由36块D600mm×W600mm×H2mm铝板组成，每2块板间的距离为20mm）发热2KW,传感器黏贴在距试件底板20mm处且位于试件底板中心位置；试件的温度过冲≤2℃。
4.10.干风吹扫系统（选装） 采用德国费斯托（FESTO）无热再生式空气干燥器干风吹扫系统，筛选测试时可开启从低温快速升高温时以防产品表面凝露功能；免除霜设计，连续运行600h以上不需除霜。
4.11.最大负载 70kg铝
4.12.发热负载 2KW发热负载
4.13. 噪音 ≤70db A声级
(机器正面前1m离地面高度1.2m处，自由空间中)
4.14.满足试验标准 4.14.1低温试验：
GB/T 2423.1-2008电工电子产品环境试验 第2部分：试验方法 试验A：低温。
GJB150.4A-2009军用装备试验室环境试验方法 第4部分：低温试验。
4.14.2高温试验：
GB/T 2423.2-2008电工电子产品环境试验 第2部分：试验方法 试验B：高温。
GJB150.3A-2009军用装备试验室环境试验方法 第3部分：高温试验。
4.14.3温度循环试验：
GJB 1032-90 电子产品环境应力筛选方法。GB/T 5170.2-2008 电工电子产品环境试 验设备检验方法 温度试验设备
5.结构及材料 备注
5.1.外箱 双面喷塑镀锌钢板
外部结构加强件：双面镀锌钢板、表面喷塑处理或Q235型钢、表面酸洗、磷化、表面喷塑处理
5.2.内箱 ＳＵＳ＃３０４不锈钢板 （含箱门内侧）
内部结构加强件：SUS304不锈钢
试验箱底板不开孔，承重达300kg/m2（均匀负载）
5.3.保温层 德国拜尔硬质聚胺脂发泡及玻璃棉 ，具有良好保温效果，当试验箱空载低温-70℃保温24h后，工作室内壁、外表面、门缝、接缝、引线孔不得出现任何结霜或凝露现象；
5.4.箱门 左单开门一式 ，箱门开启角度不小于120°
5.5.观察窗 单开门上附有发热防汗3层真空
尺寸为400*600MM大玻璃观察视窗
5.6.密封 原装进口硅胶密封条 ，保证长期在高低温条件下不发生老化变形，若密封条损坏能更换。用于箱门与箱体的密封，保证工作室与箱外无空气对流，即无冷/热量交换；
5.7.压力平衡口 1/2寸排水共用型 ，配置气压平衡装置，当试验箱升温、降温、恒定试验时工作室与外界的气压基本一致，低温时不能结霜；
5.8.灯 观察窗内附LED节能灯1组
5.9.试品架 配有3式不锈钢304冲孔隔板
承重达80kg/层（均匀负载）
5.10.测试孔 直径50mm（可选100mm）测试孔附软塞2式，位于箱体两侧并配不锈钢盖.数量及尺寸可按客户要求.
5.11.排水口 在试验箱后部配置冷凝水排水口，用于排出工作室和压缩机的冷凝水。
