产品型号： | CNiM-RM |
| 产品品牌： | 艾美特 | |
| 产品价格： | 面议 | |
| 所 在 地： | 上海 闵行区 | |
| 发布日期： | 2013-12-12 | |
 |
||
详细说明

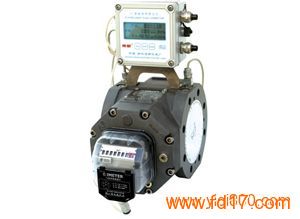

CNiM-RM系列气体罗茨流量计技术、工艺创新点
一结构及工作原理
气体罗茨流量计由罗茨流量传感器和计数读数单元（体积修正仪）组成，属于容积式计量仪表，是通过两个旋转腰轮和壳体构成体积固定的计量室，实现对气体的精度测量。在每个旋转周期，气体的体积为通过计量室内四次被移动的固定单位体积之和，腰轮转速与流经流量计的气体体积成正比，腰轮的转动通过一个特别设计的减速机构和磁耦合联结器（或输出流量脉冲信号），从而累积流经计量腔的体积量实现计量的目的。
二特点
1、流量计标体结构、方形腰轮、支持前板、旋转主轴和轴承的坚固耐用设计，具有良好的机械刚度；
2、典型方形结构的对称腰轮设计，减少仪表泄漏量，扩大流量范围度。
3、流量计旋转主轴的支撑轴承被安装在同步齿轮的外部，可实现在线维修不必从管线上卸下流量计
4、采用单端同步传动，缩短表体相对长度尺寸，节省安装空间，便于用户使用和维护
5、独立模块结构的机械计数器具有良好的通用性和互换性，减少用户配件库存。
6、高刚度的结构设计和高强度的表面硬度处理，使仪表正常运行寿命长达16年。
7、流量范围宽（可达1:160），计量精度高，始动流量低，压损小。
8、配置RS-485通讯接口和专用信号集中器配套，可通过GPRS/CDMA\Internet、电话网络组成远程数据采集及监控系统，便于数据的集中采集和实时管理。
9、采用微功耗高新技术，内、外电源供电工作，整机功耗低。
10、就地显示流量值，并带有多种信号输出功能。
（采用高对比度的液晶显示器、可显示标准累积流量、标准体积流量、工况体积流量百分值、介质温度、压力值和电池容量百分量，带中文显示）
11、具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可永性保存
12、仪表具有Exia II CT4防爆功能。外壳防护等级为IP65。
三技术性能指标
3.1CNiM-RM系列气体罗茨流量计执行EN12480、OIML R137等相关欧洲、国际标准的技术规范和JB/T 7385-94《气体腰轮流量计》行业标准、JJG633-2005《气体容积式流量计检定规程》、Q/ZCY 19-2010《CNiM-RM系列气体罗茨流量计》企业标准。
3.2测量准确度和重复性
测量准确定：Q1~Qmax为1%或更优，Qmin~Q1为2%或更优
测量重复性：0.1%
