产品型号： | JR29-25 |
| 产品品牌： | 上海人民 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-05-25 | |
 |
||
详细说明

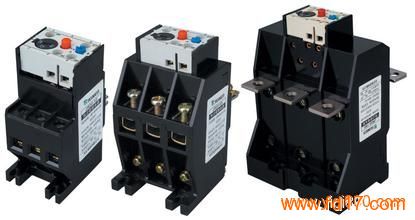

JR29系列热继电器
JR29-16热继电器,JR29-25热继电器
JR29-45热继电器,JR29-85热继电器
JR29-105热继电器,JR29-170热继电器
JR29系列热继电器适用于交流50Hz（60Hz），额定电压至660V，额定电流至500A的电力线路中，用为三相感应电动机的过载与断相保护。一般与B系列交流接触器配合组成电磁起动器。
二、主要技术参数
1、热继电器的动作特性和温度补偿性能
各相负载平衡 序号 额定电流倍数 动作时间 起始状态 周围空气温度℃
1 1.05 2h不动作 冷态
20 ±5
2 1.2 <2h 热态（接序1试验后）
3 1.5 ≤63A <2min
& gt;63A <4min
4 7.2 ≤63A 2s 冷态
>63A 4s 有断相保护负载不平衡 5 任意二相1.0第三相0.9 2h不动作 冷态
6 任意二相1.15第三相0 <2h 热态（接序5试验后） 温度补偿 9 1.0 2h不动作 冷态
40 ±2
10 1.20 <2h 热态（接序9试验后）
11 1.05 2h不动作 冷态 -5 ±2
12 1.30 <2h 热态（接序11试验后） 型号 JR29（T）-16 JR29（T）-25 JR29（T）-45
JR29（T）-85 JR29（T）-105 JR29（T）-170 JR29（T）-250 JR29（T）-370 额定电流A 16
25 45 85 105 170 250 370 热元件整定电流范围A 0.11-17.6 0.17-32 0.28-48
6.0-100 27-115 90-200 100-400 100-500 操作频率（次/h）
15 电寿命（千次）
5 复位方式 手动 手动和自动 手动和自动 手动和自动 手动和自动 辅助触头 额定工作电流A 一开一闭：
220V：3
380V：2 500V：1 一开一闭：
220V：3、1.7
380V：2、1.3 500V：1.5 一开一闭/二闭：
220V：3 、2.5
JR29热继电器 规格
JR29-16 0.11-17.6
JR29-25 0.1-32A
JR29-45 0.28-45A
JR29-75 18-80A
JR29-85 6-100A
JR29-105 27-115A
JR29-170 90-200A
JR29-250 100-400A
JR29-370 100-500A
JR29热继电器
JR29热继电器JR29产品概况JR29(T)系列热继电器T系列热继电器适用于交流50/60Hz，电压至660V，电流至500A的电力线路中。一般用作三相感应电动机的过载与断相保护，常与Ｂ系列交流接触器配合组成电磁起动器。本产品是引进德国ABB公司制造技术的产品。本产品符合GB14048.4，IEC60947-4标准。 技术参数此价格仅供参考!篇幅有限其他型号与别的品牌上海人民等就不详细介绍请电话联系。
