混合煤气热值分析仪 煤气含氧量分析 气体热值检测仪
咨询电话 陈进波 152 0296 0192
焦炉气，又称焦炉煤气。是指用几种烟煤配制成炼焦用煤，在炼焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种可燃性气体，是炼焦工业的副产品。
焦炉气是混合物，其产率和组成因炼焦用煤质量和焦化过程条件不同而有所差别，一般每吨干煤可生产焦炉气300~ 350m3(标准状态)。
其主要成分为氢气(55%~60%)和甲烷(23%~27%)，另外还含有少量的一氧化碳(5%~8%)、C2以上不饱和烃(2%~4%)、二氧化碳(1.5%~3%)、氧气(0.3%~0.8%))、氮气(3%~7%)。其中氢气、甲烷、一氧化碳、C2以上不饱和烃为可燃组分，二氧化碳、氮气、氧气为不可燃组分。
焦炉气属于中热值气，其热值为每标准立方米17~19MJ，适合用做高温工业炉的燃料和城市煤气。焦炉气含氢气量高，分离后用于合成氨，其它成分如甲烷和乙烯可用做有机合成原料。

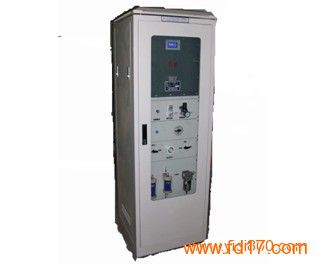

TR-9200焦炉煤气分析仪本装置适用于各类电捕焦器及各类炉型煤气管线内氧含量测量，通过对氧含量的自动分析，实现设备的安全联锁控制，本系统由西门子PLC实现全自动控制分析控制装置的组成及功能：该装置为机、电、仪一体化成套分析控制装置。整套装置由分析机柜组件(内部包括样品净化处理单元、控制吹扫单元和分析校对单元等)和安装在工艺管线上的专用取样装置组件组成。
专用取样装置：针对焦炉煤气所含有害成份极其复杂的这一恶劣工况，采用国际先进的涡旋管制冷除焦油、除萘、除水汽和粉尘过滤技术达到取样净化初级处理的目的。分析柜内包含以下单元：预处理单元:由特殊液体过滤器(洗涤槽、雾过滤器、除硫器等效组件来完成净化焦油、萘等成份的中间级净化处理；由冷凝器、蠕动排液泵、脱流器、精细过滤器等组成来完成精细级的净化处理；由特制耐腐抽气泵、流量控制器等组成样品的取气和稳压稳流工作。确保焦炉煤气样品分步进行净化、除尘、除湿、稳压、稳流等一系列环节，其过滤精度可达0.1μ。
将符合要求的被测样气，送入分析仪器，确保了分析仪器工作的准确性和长期可靠性。分析控制联锁单元:由磁氧分析仪完成样气氧含量的在线连续分析，连续输出4-20mA信号。氧分析仪带报警输出接点，可在量程范围内设定报警和联锁值，当O2含量浓度超限时进行报警和联锁。
术参数和说明：
技术参数：(焦炉煤气电捕焦器现场采样分析点工况)
取样点位置：焦炉煤气电捕焦器出口
分析参数： O2(可选择分析原理：电化学，磁氧或者激光分析仪，其价格有较大差异)
测量范围： O2：0-2%(当达到1%O2输出报警节点信号，自由设定)
被测煤气温度：40～60℃
含尘量：微量
含水量：中等
含焦油量：少量
其他腐蚀成份(S O2)：少量
结晶物(萘)：少量
管道压力：微正压
