产品型号： | JG |
| 产品品牌： | 长劲 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2012-11-27 | |
 |
||
详细说明

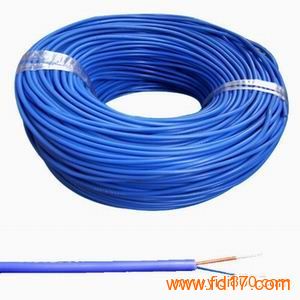

硅橡胶电机引接电线电缆(JG)
JB-T 6213.4-2006 硅橡胶电机引接电线电缆(JG)
型号 名称
JG 硅橡胶绝缘电机引接电缆（电线）
型号 额定电压
V 芯数 标准截面积
mm2
硅橡胶绝缘电机引接电缆（电线）JG 500 1 0.5-10
1000 0.5-240
3000 2.5-240
6000 16-240
10000 25-240
标准截面积
mm2 绝缘标准厚度
mm 平均外径上限
Mm
500V 1000V 3000V 6000V 10000V 500V 1000V 3000V 6000V 10000V
0.5 0.8 1.4 3.3 4.5
0.75 0.8 1.4 3.5 4.7
1 0.8 1.4 3.7 4.9
1.5 0.8 1.4 4.0 5.2
2.5 0.9 1.4 2.8 4.6 5.6 8.5
4 1.0 1.4 2.8 5.4 6.3 9.1
6 1.0 1.5 2.8 6.5 7.5 10.3
10 1.2 1.5 2.8 7.9 8.5 11.3
16 1.5 2.8 5.0 9.6 12.4 17.2
25 1.6 2.8 5.0 7.6 11.4 13.8 18.6 24.1
35 1.6 2.8 5.0 7.6 12.8 15.2 20.0 25.5
50 1.7 2.8 5.0 7.6 14.8 17.1 22.1 27.3
70 1.8 2.8 5.0 7.6 17.2 19.2 24.2 29.4
95 2.0 3.0 5.0 7.6 19.7 22.0 26.3 31.5
120 2.2 3.0 5.0 7.6 21.9 23.5 27.8 33.3
150 2.3 3.0 5.0 7.6 24.1 25.5 29.8 35.3
185 2.4 3.0 5.0 7.6 26.3 27.5 32.1 37.3
240 2.4 3.0 5.0 7.6 28.3 30.6 35.1 40.3
