产品型号： | |
| 产品品牌： | 海洋光电 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 吉林 长春市 | |
| 发布日期： | 2012-02-02 | |
 |
||
详细说明
产 品 说 明
制冷型QE65000科研级光谱仪
特点
· 量子效率高达90％
· 更高的系统灵敏度
· 优异的紫外光响应能力
· 满足低亮度级别应用的条件
· 板载微控器
· 即插即用USB
· 光学平台
· 安装和使用手册
· 规格
科研级的光谱仪
QE65000光谱仪将探测器、光学平台和电子学的最新科技结合在一起，提供极高的光谱响应灵敏度和光学分辨率，为科学研究提供了强有力的手段。
在极端低亮度条件下的应用

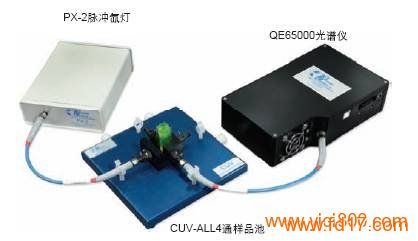

QE65000适用于荧光、拉曼光谱、DNA排序、天文学和薄膜反射等弱光条件下的应用。在完整的荧光测量系统中，PX-2脉冲氙灯光源被用来激发CUV-ALL四通采样支架中的样品。海洋光学还提供固态的二级荧光标准件STAN-FL-RED，可以快速方便地检测和校准系统性能和稳定性。
量子效率高达90%
QE65000光谱仪采用了滨松公司生产的FFT-CCD探测器，可以达到最高90%的量子效率（定义为光子转化成光电子的效率）。不同于其它光谱仪中采用的线阵CCD探测器，面阵CCD探测器在垂直方向上有64个像素，依靠CCD内部电路对信号进行积分，从而提高信噪比（1200：1）和信号处理速度，而线阵CCD只能通过外部数字电路来处理信号。
增强的系统灵敏度
由于面阵CCD充分利用了狭缝高度方向入射的光线，从而极大地增强了QE65000的系统灵敏度。在海洋光学的光谱仪中，通过选择不同的狭缝宽度来控制进入光学平台的光强。而目前大部分的光谱仪都采用线性CCD探测器，所以从狭缝高度方向入射的光线不会被系统充分利用， 而QE65000科研级光谱仪采用的是面阵CCD，因此能够采集到更多的光线，它非常适合亮度极低的荧光应用。
物理外观
尺寸
182 mm x 110 mm x 47 mm
重量
1180克(不含电源)
检测器
探测器型号
滨松S7031-1006薄型背照式FFT-CCD
检测范围
200-1100 nm
像素
1024 x 58 (全部像素1044 x 64)；
像素尺寸
24. 6平方微米
信噪比
1000:1（全信号）
暗噪声
2.5RMS个电子
灵敏度
400nm时，22电子/计数值；250nm时，26光子/计数值
光学平台
设计
f/4，交叉对称的Czerny-Turner光路
焦距
入射和出射焦距均为101.6mm
入射孔径
5, 10, 25, 50, 100或200 μm宽度的狭缝，或光纤（无狭缝）
可选的光栅
14种不同可选光栅，覆盖紫外到近红外波段
滤光片选项
QFLV-QE和OF-1长通消除衍射滤光片
光学参数
波长范围
取决于光栅
光学分辨率
~0.14-7.7nm FWHM
光纤连接
SMA905型连接器，与0.22孔径单股光纤相连
光纤分辨率
0.14～7.7nm半最大值全波（FWHM）
信噪比
1000：1（全信号时）
A/D转换分辨率
16位
暗噪声
3 RMS counts
动态范围
7.5 x 109 （系统），25000：1（单次操作）
积分时间
8ms～15min
光学漂移
600nm时小于0.08％；435nm时为0.4％
修正后线性度
>99.8％
电学参数
功率消耗
500mA，5V直流（无热电冷却）
3A，5V直流（热电冷却）
数据传输速度
扫描到内存：USB2.0接口为7ms，USB1.1接口为18ms，串口为300ms
输入/输出
10个集成的用户可编程的数字GPIO（通用输入输出接口）
模拟通道
无
自动归零
无
数据输出外接盒兼容性
有，HR4-BREAKOUT型
触发模式
4种
发送脉冲功能
有
传送延时功能
无
连接器
30针连接器
开机时间
小于5s
暗电流
25℃下4000e/像素/秒；0℃下200e/像素/秒
电脑连接
操作系统
Windows 98/Me/2000/XP操作系统，带USB接口的Mac OS X 或Linux操作系统；带串口的32-bit Windows操作系统
电脑连接
480 Mbps下USB 2.0 ；115.2 K baud下RS-232
外围设备
SPI (3现)；I2C内积分电路
温度与热电冷却
温度范围
-15 ℃～50.0℃；无冷凝现象
定点温度
软件控制，最低定点温度在环境温度40℃以下时最低-15℃
稳定性
设置温度2之内变动不超过+/-0.1℃
