详细说明

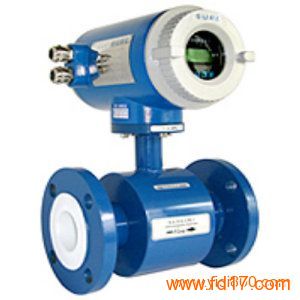

磁电流量计是我公司研制、开发的采用最先进磁电数字检测技术的新型智能流量仪表，是电磁流量计的升级改良产品，抗震性能优于旋涡流量计，内置电池供电而取代用220V供电，使用条件和成本都优于电磁流量计。它可广泛地应用于石油、化工、冶金、造纸、食品、印染等行业以及环保工程的水、污水流量和酸碱液体的计量。磁电流量计构成：流量计由流量传感器和流量显示仪两部分组成，而传感器由表壳、磁钢及电极构成。
磁电流量计特点：
1 耐腐蚀性能好、结构简单：传感器采用不锈钢材料制造，可耐强酸、强碱，内部无机械可动部件，不易堵塞，不会阻卡，从而使用寿命长。
2 使用功能齐全：显示仪不仅能显示日期、瞬时流量和累积流量，而且能记录、贮存每天的日流量，以备检索，其贮存日流量容量达2600日，还可以查询7年内任意日期的日流量。
3 性能稳定：磁电感应的流量信号的电路采用单片机对其进行运算、控制、处理技术，能识别流量与振动数据，消除所有干扰信号，具有良好的抗震，抗干扰能力，可耐1g振动（压电式耐振≤0.2g），使计量性能稳定、可靠。
4 下限流量低，量程比大，测量准确：流量计测量流速范围为 0.2～7.5m/s。显示仪单片机具有八段非线性流量误差修正功能和输出脉冲信号远传功能。
表1：角式磁电流量计参数表
公称口径
DN（㎜） 25 32 25/50 50 80 100
公称压力
PN（MPa) 16 20
32 40 16 20
32 42 16 20
32 42 16 20
32 42 16
32 25
26
流量范围
Q（m3/h） 0.5～10 0.75～15 0.5～10 1.2～30 6～120 9～180
仪表系数
K（kn/m3) 160 64 16 6.4
最大示值
（m3) 9999.9999 99999.999 999999.99
最小示值
（m3) 0.0001 0.001 0.01
瞬时流量最小示值（m3/h） 0.01 0.01
表2：直通式磁电流量计参数表
公称口径
DN（㎜） 公称压力
PN（MPa） 流量范围
Q（m3/h） 仪表系数
K（kn/m3) 最大示值
（m3) 最小示值
（m3) 瞬时流量最小示值（m3/h）
15 1～42 0.2～3 640 9999.9999 0.0001 0.001
20 1～42 0.3～5 320
25 1～42 0.5～10 160
32 1～42 0.75～15
40 1～42 1～20 64 99999.999 0.001 0.01
50 1～42 1.5～30
65 1～42 3.5～70 16
80 1～42 6～120
100 1～26 9～180 6.4 999999.99 0.01 0.1
125 1～26 12.5～250
150 1～26 20～400
200 1～4 35～700 2.56 9999999.9 0.1 1
250 1～4 60～1200 1.28
300 1～4 100～2000 0.64
磁电流量计的拆卸和安装说明：拆卸和安装磁电流量计时要轻拿轻放，用力过重可能会造成传感器失灵或者计量不准； 流量计上箭头方向为液体流动方向，磁电流量计组件应严格按照要求的排列顺序和方向安装；安装要求：(1) 流量计可水平、垂直安装，垂直安装时流体必须自下而上流动。液体应充满管道，不得有气泡。(2) 安装时液体流动方向应与流量计外壳上指示流向的箭头方向一致，流量计上游端至少应有20倍口径长度的直管段，下游端应不少于5倍口径的直管段。(3) 流量计应远离外界电磁场，如不能避免，应采取必要的屏蔽措施。(4) 为了检修时不致影响液体的正常输送，应在流量计的安装处，安装旁通管道。(5) 流量计露天安装时，请采用防雨措施。(6) 防爆型流量计，必须在安全场所拆装仪表外壳。流量计的维护： 流量计应定期检查，如显示“更换电池”字样，请按要求更换电池。 流量计传感器应定期进行检修，包括清洗、除垢，周期一般为半年至一年,视介质而定。 检修中如发现传感器组件有严重磨损时应进行更换,并重新进行校验。 流量计重新装配时更换密封件，防止泄漏。 安装的过滤器应定期进行清洗除垢,过滤网如有破损应及时更换。
