产品型号： | dts997 |
| 产品品牌： | 海达 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2012-03-23 | |
 |
||
详细说明
一、 概述

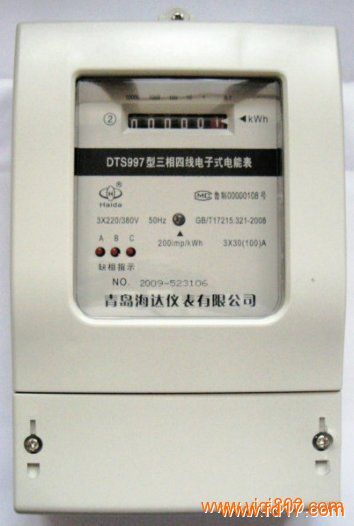

DTS997系列三相电子式电能表是采用国际先进专用大规模集成电路，16位A/D转换，数字乘法器、应用数字采样处理技术及SMT工艺，根据工业级用户实际用电状况而设计、制造的新型仪表。
该电表采用专用集成计量模块，能精确地测量三相正向和反向的有功电能。计量误差具有优异的长期稳定性。
其性能符合GB/T17215.321-2008和IEC62053-21:2003《1级和2级静止式有功电能表》标准中的各项技术要求。
主要特点：抗干扰能力强、低功耗、高精度、误差曲线平直、宽量程、长寿命、断相指示功能等。
二、 工作原理
本电表工作时，电压、电路经取样电路分别取样后，送至大规模专用集成电路缓冲放大，再由16位A/D转换器转换成数字信号，经数字乘法器运算后，送到CPU进行处理，最后CPU将处理过的数据送至显示部分，LCD、LED步进计度器等输出单元。
三、 规格型号及主要参数
3.1规格型号（特殊要求可定做）
型号 准确度等级 额定电压（V） 额定电（A） 接入方式
DTS997
1级
或
2级
3×220/380
3×57.7/100
三相四线 1.5（6） 互感式
5（20）
直接式
10（40）
15（60）
20（80）
30（100）
3.2带平衡负载百分数误差极限
电流值 功率因素 各等级仪表百分数误差极限
直接接入仪表 经互感器仪表 1 2
0.5Ib≤I＜0.1Ib 0.02In≤I＜0.05In 1 ±1.5 ±2.5
0.1Ib≤I≤1max 0.05In≤I≤1max 1 ±1.0 ±2.0
0.1Ib≤I＜0.2Ib
0.05In≤I＜0.1In
0.5 (感性)
0.8（容性） ±1.5
±1.5 ±2.5
—
0.2Ib≤I≤1max
0.1In≤I≤1max ±1.0
±1.0 ±2.0
—
当用户特殊要求时 0.25 (感性)
0.5（容性） ±3.5
±2.5 —
—
0.2Ib≤I≤1Ib 0.1In≤I＜In
注：（Ib,In为额定电流，Imax为最大电流）
带不平衡负载百分数误差极限：有功1级表为±2.0；有功2级表±3.0
3.3起动
在参比电压、参比频率及cosφ=1.0的条件下，在下表的情况下，仪表应能起动并能连续计量电能。
仪表 仪表等级
1 2
直接接入 0.004Ib 0.005b
经电流互感器接入 0.002Ib 0.003b
3.4潜动
电压回路加额定电压115%，电流线路中无电流时，电表的脉冲输出不应多余一个。
3.5电压范围
正常工作电压：0.9-1.1参比电压
极限工作电压：0.7-1.2参比电压
3.6功耗
电压线路功耗：≤2W和10VA
电流线路功耗：≤2.5VA
3.7气候条件
正常工作温度：-10℃--+45℃
极限工作温度：-25℃--+55℃
存贮和运输温度：-25℃--+70℃
相对湿度：≤85%
3.8安全性能
产品符合国家标准GB/T17215.321-2008规定的关于安全指标要求。
3.9主要性能
1、准确计量有功电能并存储其数据。
2、带光耦隔离有功无源脉冲输出接口。
3、用三个LED二级管来指示是否缺相，三个发光管分别代表A、B、C、三相，某相缺相时，相应指示灯不良。
4、当有脉冲信号时，脉冲指示灯正比于用电量开始闪亮。
