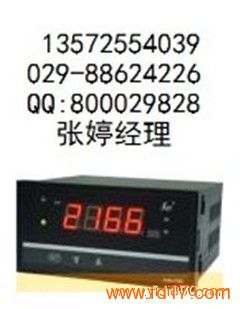

产品型号： | SWP-C803 |
| 产品品牌： | 昌晖 | |
| 产品价格： | 207 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-01-19 | |
 |
||
详细说明
昌晖数显表 SWP-LED系列光柱测量显示控制仪型谱表
型 号 代 码 说 明
SWP - T □□□－□ □－□□- □ □ - □ □-□
外形尺寸 8 160×80mm（横），80×160mm（竖）
控制作用 01
03
04
测量显示
三位式控制
四限控制或四限报警输出
通讯方式 □ 参见"通讯方式"
输出方式 □ 参见"变送输出方式"
输入类型 □□ 参见"输入类型"
第一报警方式 N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
第二报警方式 N
H
L
无报警（可省略）
上限控制/报警（四限控制/报警2H）
下限控制/报警（四限控制/报警2L）
馈电输出 P DC24V馈电输出
供电方式 W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
显示方式 X
横式显示仪表
竖式显示仪表
★ 输入类型
代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围 代码 输入类型 测 量 范 围
01 B 400～1800 ℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999 d
02 S 0 ～1600 ℃ 10 Cu50 -50.0～150.0 ℃ 18 特 殊 规 格 用 户 特 定
03 K 0 ～1300 ℃ 11 Cu100 -50.0～150.0 ℃ 19 4～20 mA开方 -1999～99999 d
04 E 0 ～1000 ℃ 12 4～20 mA -1999～99999 d 20 0～10mA开方 -1999～99999 d
05 T -200～400 ℃ 13 0～10 mA -1999～99999 d 21 1～ 5 V开方 -1999～99999 d
06 J 0 ～1200 ℃ 14 1～5 V -1999～99999 d 22 0～5 V开方 -1999～99999 d
07 Wre 0 ～2300 ℃ 15 0～5 V -1999～99999 d 23 可切换输入 详见下表
08 Pt100 -200～650 ℃ 16 0～20 mA -1999～99999 d 24 频率输入 0～5kHz
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
01 B 05 T 09 Pt100.1 14 1～5 V 18 1～ 5V开方
02 S 06 J 10 Cu50 15 0～5 V 19 0～5V开方
03 K 07 WRe 12 4～20 mA 16 4～20 mA开方
04 E 08 Pt100 13 0～10 mA 17 0～10mA开方
★ 变送输出方式
选型代码 0 2 3 4 5 8
输出方式 无输出 4～20mA 0～10mA 1～5V 0～5V 特殊规格
★ 通讯方式
选型代码 0 2 4 8 9
通讯方式 无通讯 RS-232 RS-422 RS-485 特殊规格
