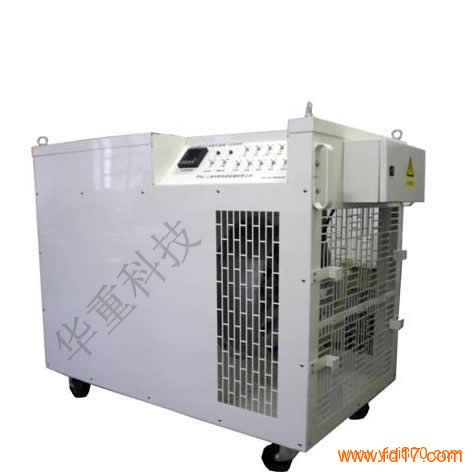

发电机负载箱

	产品型号：	hz-te-AC800K
	产品品牌：	HZ
	产品价格：	680元/台
	所 在 地：	四川 成都市
	发布日期：	2017-10-30

详细说明

五． 操作步骤：
1. 步进操作
（1） 检查所有负载开关是否在断开位置（发电机负载箱负载指示灯熄灭状态）
（2） 闭合风机启动开关（风机指示灯亮），观察风向，确定风向无误。
（3） 启动负载开关（发电机负载箱负载指示灯亮），根据实际需要加载步进开关。
（4） 根据实际需求加载，每闭合一挡负载开关，对应的发电机负载箱负载指示灯变亮。
（5） 加载结束，先断开负载开关，对应的非线性负载箱负载指示灯熄灭。
（6） 保持风机工作，持续1-2分钟，确定非线性负载箱负载箱完全冷却。
（7） 断开风机开关（风机指示灯熄灭）
2、突加突减操作
（1） 闭合风机启动开关（风机指示灯亮），观察风向，确定风向无误。
（2） 根据实际需求加载，每闭合一挡负载开关，对应的发电机负载指示灯变亮。
（3） 启动发电机负载箱负载开关（负载指示灯亮），突加负载完成。
（4） 突加步骤完成后，直接关闭负载开关，突减步骤完成。
（5） 突加突减操作完成后，保持风机工作，持续2-3分钟，确定负载箱完全冷却
（6） 关闭风机开关。
（7） 建议作突加突减发电机负载箱负载测试时，使用单独的外接电源而不是使用测试电源。
注意：发电机负载箱负载箱不提供过载或过流保护,不要在无接地保护的情况下，操作非线性负载箱负载箱；必须在门关的状态下操作负载箱。
六． 负载箱与发电机负载箱负载箱远程控制柜的连接
发电机负载箱负载箱与负载箱控制柜之间使用 19根RV-ZR型1mm2电线进行连接，连接时按端子排的号码一一对应进行连接即可。端子排布方式见图纸。

供应发电机模拟负载箱 交流负载箱/直流负载箱概述是在线大功率UPS、逆变器、电源及柴油机组的主要性能检测实验和检测设备老化的仪器。整机采用模块化结构，操作便利，维修简便。功率控制部分采用先进的光控可控硅调整模块，可设定放电电流（功率），从而实现恒功率放电，可靠性高。主要功耗元件采用新材料组件，具有功率密度高，无红热现象，过热自动保护功能，在风机不转的意外情况下也不会发生过热、烧损的情况。安全寿命长。供应发电机模拟负载箱广泛应用于电信、网通、移动、联通、铁通、电力、民航、银行、证券、铁路局电务段等行业，是UPS设备工程验收与日常维护必备测试工具，是柴油发电机组工程验收与日常维护必备测试工具。供应发电机模拟负载箱 根据客户要求定制（可选交流单相、交流三相、阻值固定或可调、阻性负载、感性负载、高低压、中频负载、无感负载）。

二．供应发电机模拟负载箱 交流负载箱/直流负载箱功能介绍

    具体参数，根据客户需求设计制定有两种操作模式：1.使用远程控制柜操作。2.本地控制面板操作。在使用远程控制柜或本地面板对负载箱进行各项操作时，有相对应的指示灯对每步操作进行指示。电阻丝在进行负载测试时，由风机强制冷却以保证其正常工作。负载箱设有风向开关（AFS）保护，错误的风向将阻止负载的投入。风机采用三相电机，电机采用星形连接，风机电源由负载测试电源或独立电源提供。电机功率为4kw，转速为1470转/分。设有一个温度传感器，安装于负载箱顶部，配套有一个调节温控器。调节温控器位于控制单元内，工作范围是0-400℃可调（设定值90℃）。当负载箱内部温度超过温控器设置的限值后，将脱开负载。控制回路电源由负载测试电源提供。连接负载电源时注意：正确的相序A—B—C—N，错误的相序连接将使风扇反转，无法进行加载工作。

 三．供应发电机模拟负载箱 交流负载箱/直流负载箱远程控制柜操作简述该负载箱配套有一远程控制柜，远程控制柜上有 “风机开关”、“负载控制开关”各1个,档位的加/减“负载开关”共计11个档位开关，并对应有13个指示灯,另有远程控制指示灯一个。当测试负载电源送到接入母排后，负载箱进入工作状态。闭合“风机开关”，风机指示灯将变亮，等待2s后，闭合“负载控制开关”，加载指示灯亮后，方可正常加载。每档“负载开关”闭合后，其相应的负载指示灯都将变亮，“负载开关”断开后，指示灯熄灭
