产品型号： | TD3618C |
| 产品品牌： | TD | |
| 产品价格： | 78000元/台 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2011-07-03 | |
 |
||
详细说明

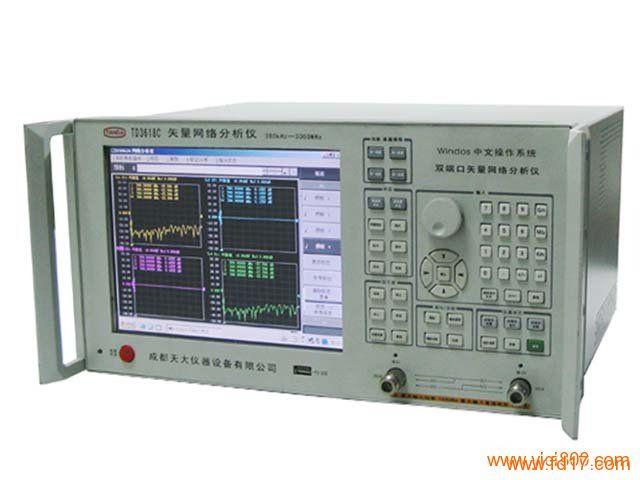

TD3618C矢量网络分析仪由最新技术的高精度合成信号源、窄带接收机、高速嵌入式计算机和Windows操作系统组成.它具有测量精度高、测量速度快和测量适应能力强等特点，Windows操作界面更具人性化,可适用于射频元件及设备的大批量生产和制造领域的测量应用，具有极高的性价比。
TD3618C矢量网络分析仪具有强大的测量功能,主要应用于无线通信、广播电视、教育、科研等领域, 可对放大器、同轴电缆、功分器、合路器、天线、耦合器、滤波器、隔离器、分支分配器、晶体、声表等RF器件S参数的幅频特性、反射特性、相位特牲、延迟特性等进行全方位测量. 例如能对RF器件的插入损耗、衰减、隔离、增益、频响、带内平坦度、相位、群延时、回波损耗、SWR、特性阻抗、3dB带宽、带外抑制、阻带带宽、矩形系数等指标进行快速准确测量。
主要功能特点：
★ Windows 中文操作界面
★ 双端口测量功能
★ 10.4英寸真彩色高分辨率LCD显示
★ 25ms扫描时间(201点,中频带宽30KHz)将极大地提高测量效率
★ 多窗口、多通道、多曲线同时显示
★ 时域分析功能
★ 自动合格判断功能, 适用于大批量RF器件的测量
★ 具备LAN、USB、RS232、GPIB、打印并口、键盘接口和VGA显示等外部接口
主要技术指标：
频率范围： 300KHz ～ 3000MHz
频率稳定度： ±5ppm (25℃±5℃)
频率分辨率： 1Hz
输出电平： -45 ～ +10dBm
电平精度： ±1.0 (0dBm,50MHz)
电平分辨率： 0.05dB
信号纯度： -67dBc/Hz@10KHz
谐波及非谐波： <-30dBc(0dBm)
中频带宽 10Hz～30KHz
方向性： 50dB
内部参考信号输出 BNC阴头,10MHz±10ppm, 0dBm±3dB,正弦波
外部参考信号输入 BNC阴头,10MHz±10ppm, 0dBm±3dB, 正弦波
分辨率带宽： 10Hz~3kHz
动态范围： 120dB(中频带宽10Hz)
测量分辨率： 0.01dB
最大输入电平： +10dBm
输入损坏电平： +20dBm
相位分辨率： 0.01°
相位稳定度： 0.1°
对数刻度： 0.01dB/DIV~50dB/DIV
分辨率： 0.01dB
扫描时间： 25ms(201点,中频带宽30KHz)
显示器： 10.4英寸彩色TFT液晶显示屏
测量方式： 双端口测量
测量通道： 双通道
测量参数： 对数、线性、相位、群延时、驻波比、史密斯圆图、圆极图、实部、虚部、阻抗
扫描方式： 线性、点频、对数、功率
触发方式： 连续、单次、保持
输入输出接头 N型阴头
通讯接口 USB,LAN, RS232,GPIB,键盘接口,VGA显示接口
电源 AC 90V～260V/47～63Hz; 350VA
重量 约15Kg
仪器尺寸 426 X 369 X 222 mm (宽X深X高)
工作环境温度 0～40℃
