产品型号： | DJCK-2 |
| 产品品牌： | 国产 | |
| 产品价格： | 面议 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2009-10-10 | |
 |
||
详细说明

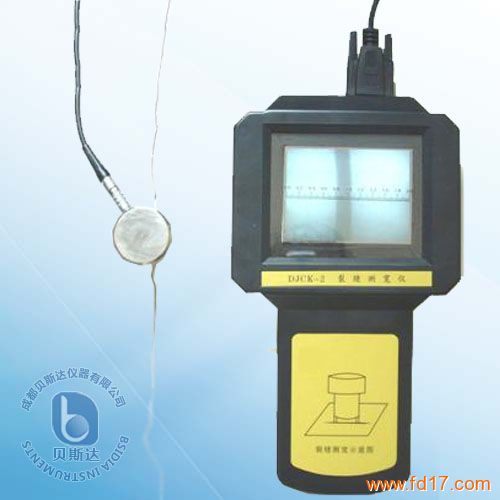

DJCK-2裂缝测宽仪(普通型）
产品详细介绍:
使用方法
1.裂缝宽度测量：用电缆连接显示屏和测量探头，打开电源开关，将测量探头的两支脚放置在裂缝上，在显示屏上可看到被放大的裂缝图像，稍微转动摄像头使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值（见图1）。
图1裂缝宽度测量示意图
2.仪器校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm的刻度线。分别把摄像测量头支脚放在不同宽度的刻度线上，屏幕上读取相应的刻度线宽度。当误差小于0.02mm时，仪器方可正常使用.
配件清单:
1.主机 2.显微摄像测量探头 3.信号传输连接线 4.充电器 5.橡皮囊
6.检验标准刻度板 7.使用说明书、合格证、保修卡、仪器箱
主要功能:
专业检测混凝土结构中裂缝宽度和表面微观缺陷的仪器
主要特点:
1.读数快、精度高，用户操作简单、速度快 2.有裂缝宽度数值和刻度尺显示
3.采用大液晶屏，并采用摄像头，成像清晰真实 4.经计量认证部门鉴定
技术指标:
1.放大倍数：40； 2.测量范围：0.02?2.0mm； 3.估读精度：0.01mm；
4.使用电压：12VDC（8节充电电池）；
5.尺寸：主机：270×15×50（mm）； 测量头：40×40×60（mm）； 6.重量：800g。
相关标准:
中华人民共和国国家标准《建筑结构检测技术标准》GB/T50344-2004
《危险房屋鉴定标准》GJG125-99
DJCK-2 裂 缝 测 宽 仪
一、仪器组成
DJCK-2裂缝测宽仪由带刻度线的视频显示屏、显微摄像测量探头、信号传输电缆组成。见图1。
图1 DJCK-2 裂缝测宽仪组成
二、技术参数
放大倍数：40；
测量范围：0.02?2.0mm；
估读精度：0.01mm；
使用电压：12VDC（8节充电电池）；
尺寸：主机：270×15×50（mm）；
测量头：40×40×60（mm）；
重量：800g。
三、使用方法
1.裂缝宽度测量：用电缆连接显示屏和测量探头，打开电源开关，将测量探头的两支脚放置在裂缝上，在显示屏上可看到被放大的裂缝图像，稍微转动摄像头使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值（见图2）。
图2 裂缝宽度测量示意图
2.仪器校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm的刻度线。分别把摄像测量头支脚放在不同宽度的刻度线上，屏幕上读取相应的刻度线宽度。当误差小于0.02mm时，仪器方可正常使用。
四、注意事项
1. 使用前应先进行校验，校验正常后，再使用；
2. 校验时，误差超过0.02mm时，请将仪器送回厂家校验维修。
3. 摄像镜头：可用橡皮囊吹或用软毛刷进行清洁；
4. 用后应及时充电，长期不用每月应充电一次。
5. 连接测量探头的插头为自锁式插头，插连线时将信号线插头的红点与探头的红点对齐后插入即可，拔下时用手捏住插头根部的螺纹处直接拔出。切勿左右旋转或用力拉线，以免造成探头内部线路损坏。
五、故障排除
1. 按下电源，屏幕无显示：
①检查连线是否连接好；
②电池是否充足电。
2. 观测裂缝时，边缘图像模糊，检查被测裂缝表面是否高低不平，调整测量探头使之垂直于裂缝。
3. 校验时，刻度线边界模糊：
检查校验板是否为正面朝上。
六、仪器配置
1. 主机一台
2. 测量探头一个
3. 连接线一条
4. 充电器一个
5. 橡皮囊一个
6. 检验板一块
7. 使用说明书一本
8. 合格证一张
