产品型号： | ZBL-R630 |
| 产品品牌： | 国产 | |
| 产品价格： | 面议 | |
| 所 在 地： | 四川 成都市 | |
| 发布日期： | 2009-10-09 | |
 |
||
详细说明

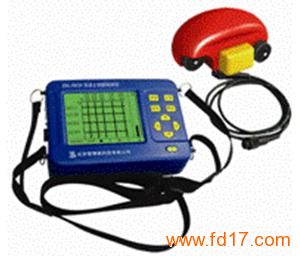

ZBL-R630混凝土钢筋检测仪
1.应用领域
桥梁、隧道、墙体等混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测；也可对非铁磁性介质中铁磁体（如电线、管线）走向及分布进行探测探测。
混凝土结构施工质量验收检测；
对在建结构的安全性和耐久性进行评估；
对旧有结构进行评估、改造时对配筋量的检测；
对楼板或墙体内的电缆、水暖管道等分布及走向进行探测。
2.依据标准
中华人民共和国国家标准《混凝土结构工程施工质量验收规范》---------- GB 50204?2002
3.性能特点
首创单探头直接检测钢筋直径及保护层厚度的高效测试技术，检测数据更准确、快捷；
高精度密集筋测试功能，有效防止密集钢筋的漏判现象；
双量程工作模式有效的保证检测精度及最大探测深度；
无边界剖面、网格扫描模式，可自动测量钢筋间距，实时显示钢筋分布图；
三轮式扫描系统，有效的避免扫描轨迹跑偏，保证测距数据的可靠、准确；
检测数据自动存储，现场即时提供统计分析结果，便于及时指导施工作业；
强大的专业分析软件，提供完整的后期数据处理及报告生成服务，真正免除了您的后顾之忧。
4.技术参数
规格型号 ZBL-R610 ZBL-R620 ZBL-R630 ZB-R650
保护层厚度适用范围（mm） φ6～φ50 φ6～φ50 φ6～φ50 φ6～φ50
最大量程（mm） 第一量程 10～130 6～90 6～90 1～100
第二量程 ?? 10～180 10～180 2～180
保护层厚度
最大允许误差 ±1（mm） 10～69 6～79 7～79 1～70
±2（mm） 70～99 80～119 80～119 71～110
±4（mm） 100～130 120～180 120～180 111～180
直径测量适用范围（mm） φ6～φ32 φ6～φ32 φ6～φ32 φ6～φ32
直径测量最大误差（规格） ±1 ±1 ±1 ±1
普通模式 ü ü ü ü
密集钢筋模式 ?? ü ü ü
剖面模式 ¬¬?? ?? ü ü
网格模式 ?? ?? ü ü
信号波形显示 ?? ?? ?? 实时显示
扫面范围 无边界 无边界 无边界 无边界
数据修正功能（间距/厚度） ?? ?? 手动 自动
数据传输接口 USB USB USB USB
LCD显示屏 160×128 160×128 160×128 320×240
供电方式 DC:9V 5号电池 DC:9V 5号电池 内置可充电电池 内置可充电电池
主机尺寸 （mm） 190×135×52 190×135×52 190×135×52 190×135×52
传感器尺寸 （mm） 73×93×35 73×93×35 73×93×35 ??
路径装置尺寸 （mm） ?? ?? 160×102×79 ??
多参数传感器 （mm） ?? ?? ?? 160×108×75
仪器重量 （g） 560＋135 560＋135 560＋135＋186 780+340
5.混凝土钢筋检测仪标准配置
ZBL-R630主机 R630路径传感器 信号传感器 信号传输线
充电器 R630路径信号线 USB数据传输线 软件光盘
装箱单、合格证、质保书 主机使用说明书 分析软件说明书 仪器箱
6.软件功能
主机操作界面
R630主菜单 测试界面 数据显示
网格扫描 数据显示
分析软件主要界面
分析软件主界面 网格测试结果图
数据列表 剖面测试结果图
