产品型号： | LMOS620 |
| 产品品牌： | 台湾乐达 | |
| 产品价格： | 845 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2010-08-20 | |
 |
||
详细说明

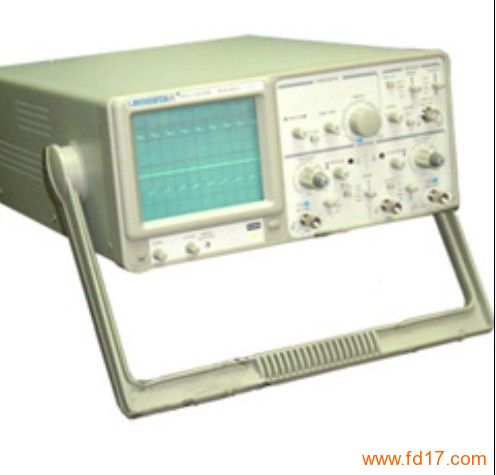

型号 LMOS620
[垂直部份]
输入灵敏度 5mV～5V/DIV,按1-2-5顺序分10档
精度(微调灵敏度) ≤±3%(10℃～35℃),(1/2.5或小于面板指示刻度)
频宽 DC～20MHz,交流耦合:小于10Hz
上升时间 约17.5nS
输入阻抗 约1MΩ/25pF
DC平衡移动 5mV～5V/DIV:±0.5DIV
线性 当波形在格子中心垂直移动时（2DIV）幅度变化〈±0.1DIV
垂直模式 CH1：通道1，CH2：通道2，DUAL：通道1与通道2同时显示
ADD：通道1与通道2做代数相加
最大输入电压 300V峰值（AC：频率≤1KHz）
[水平部份]
扫描时间 0.2μSec～0.5Sec/DIV,按1-2-5顺序分10档
精度(微调) ≤±3%(10℃～35℃),≤1/2.5面板指示刻度
扫描扩展 10倍
×10MAG扫描时间精度 ±5?(20nSec～50nSec未校正)
线性 ±5?，×10MAG：±10?（0.2S～1μS）
由×10MAG引起的位移 在CRT中心小于2DIV
[触发]
触发信号源 CH1，CH2，LINE，EXT
耦合 AC：20Hz～20MHz
模式信号，输入阻抗， 约1MΩ/25pF，300V（DC+AC峰值）
最大输入电压 AC频率不大于1KHz
触发模式 AUTO：自动
NORM：常态
电视场：观察一场电视信号时
电视行：观察一行电视信号时
[X-Y模式]
灵敏度 同垂直轴
频宽 DC～500KHz
X-Y相位差 小于或等于3°（DC～50KHz间）
