产品型号： | NDW系列 |
| 产品品牌： | POPWIL/邦威仪器 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-09-06 | |
 |
||
详细说明

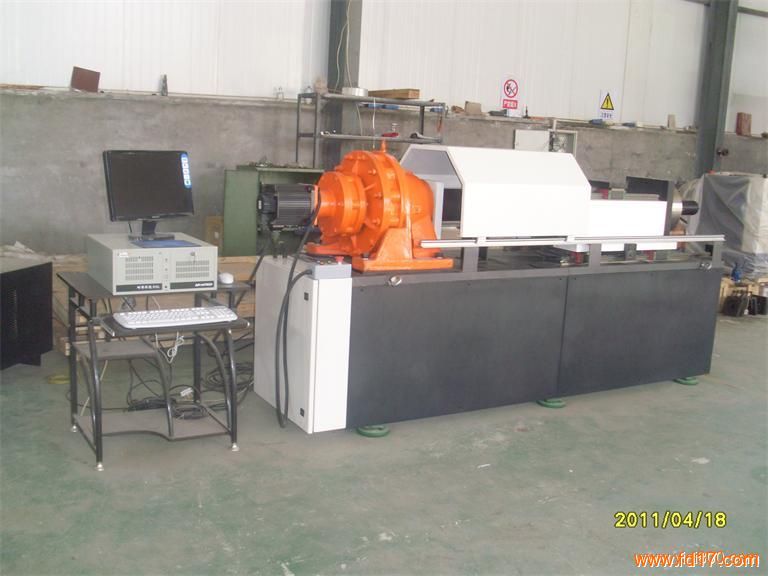

该试验系统根据用户的试验要求设计，主要用于高强度螺栓的静扭转及螺栓扭矩系数检测试验，满足欧标EN14399.2C-2005和JB/T 9370-1999 《扭转试验机技术条件》的要求，试验系统主要由主机、扭转抗压机构、减速加载机构、伺服系统、控制数采系统（包括扭矩、负荷及扭转角度等）、计算机及其试验软件以及其他必要的加载支架和附件等组成。
负荷/扭矩曲线 负荷/转角 扭矩/转角 变形/时间
机 型 NDW-2000 NDW-5000 NDW-10000 NDW-20000 NDW-30000
最大静态扭矩 2000Nm 5000Nm 10000Nm 20000Nm 30000Nm
扭矩有效测量范围 400～2000Nm 1000～5000Nm 2000～10000Nm 4000～20000Nm 6000～30000Nm
输出最大转速 720°/min 720°/min 720°/min 360°/min 360°/min
允许和重复性误差 1% 1% 1% 1% 1%
最大轴向螺栓应力 500kN 1000kN 2000kN 2500kN 3000kN
螺栓应力有效测量范围 50-500 kN 100-1000 kN 200-2000 kN 250-2500 kN 300-3000 kN
允差为 1% 1% 1% 1% 1%
可重复性误差 1% 1% 1% 1% 1%
旋转角度测量值允差 1° 1° 1° 1° 1°
旋转角度测量值允差 1% 1% 1% 1% 1%
伸长量测量允差 1% 1% 1% 1% 1%
螺栓规格 M10-M22 M20-M30 M20-M36 M33-M48 M33-M80
电源电压 AC 220 50Hz AC380 50Hz AC 380 50Hz AC 380 50Hz AC 380 50Hz
控制方式 伺服控制 伺服控制 伺服控制 伺服控制 伺服控制
