产品型号： | SVM系列手动影像测量仪 |
| 产品品牌： | 海克斯康思瑞 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2011-10-31 | |
 |
||
详细说明

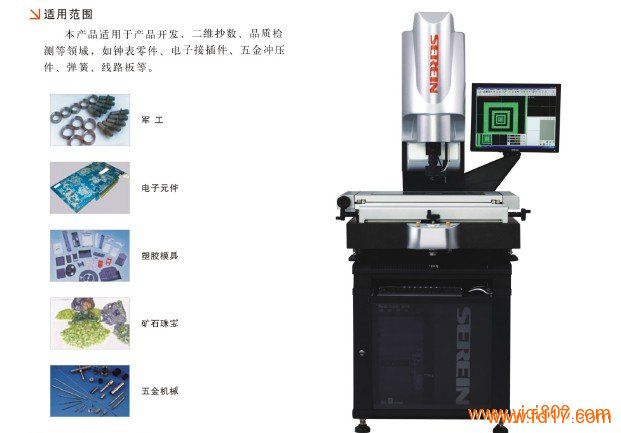

SVM系列手动影像测量仪
使用范围：
本产品使用于产品开发、二维抄数、品质检测等领域，如钟表零件、电子接插件、五金冲压件、弹簧、线路板等。
SVM系列影像测量机是依托Hexagon集团先进的影像技术开发而成，其完美结合了传统光学和最新计算机图像处理技术，可以对工件平面的点，线，圆等基本元素作精密测量，操作简便省时，测量精度高，测量方法多，测量高效便捷，并且具有批量检测和SPC等功能，且测量软件还可以不断更新升级。凭借着SVM系列影像测量机强大优秀的操作功能，优越稳定的使用性能，不断更新的技术，在机械、电子、电器、模具、光学以及其他精密五金等行业中得到了广泛应用，并可以用于工程开发、绘图、产品检测等。
主要特征：
采用高精密花岗岩底座、立柱，保证机械系统的稳定性
底光和表面光采用连续可调的LED冷光源，避免造成被测物体的热变形
手摇式操作，可切换快速移动；前置Z轴手轮，方便操作
测量软件界面友好，易学易用
完善的自动寻边界去毛刺功能，减少人为误差，提高工作效率
自动聚焦指示功能，方便用户与AutoCAD等软件接口
可视化编程，用户可根据导入的DXF文件进行编程，适用批量检测
图文并茂的报表输出功能，轻松输出检测结果
技术参数:
行程:250*150*200/300*200*200/400*300*200mm
光栅尺分辨率：0.001 mm
变焦物镜倍率：0.7 X -- 4.5 X
摄像机：1/3 ” 彩色 CCD 摄像机
工作距离：90 mm
物方视场：8.2 mm ~ 1.2 mm
总放大倍率：18 X ~ 120 X
照明：顶端照明、底端照明均采用白色LED光源，亮度可调节
电源：220 V ，50 Hz
控制方式：手动
测量精度：（3 + L / 150）μm
可添加测头进行高度测量
