印刷电路板（PCB）检测工作站Lynx VS8

	产品型号：	Lynx VS8
	产品品牌：	Vision
	产品价格：	面议
	所 在 地：	上海 松江区
	发布日期：	2015-01-28

详细说明

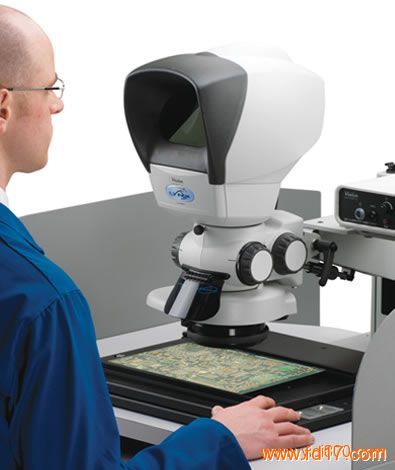

印刷电路板（PCB）检测工作站Lynx VS8

Lynx VS8是特为PCB印刷电路板检测的一款先进体视变焦显微镜，适合所有电子行业的应用，包括密线距、表面贴装、TAB（卷带自动结合）、BGA（球栅阵列封装技术）。
• 综合的14-点长寿发光二极管（LED）照明装置
• 专利的体视无目镜光学为提高缺陷检定，提供一流的成像分辨率和对比度
• 便捷的眼手配合减少操作员的疲劳，由此而来提高了效益和精确度，同时降低了次品率
• 可切换的直接或倾斜、旋转观测能对焊点、孔深、柱体、以及螺文线进行详细的检测
作为英国工业显微镜有限公司的成功Lynx体视显微镜的特类型号，Lynx VS8采用了英国工业显微镜有限公司的高能光学专利技术。通过去除受限制的目镜，为使用者提供舒适的人机工学。扩大使用者头部和姿势的自由度，从而提高生产率、增加产量效益、改善质量控制，并减少身体疲劳。
Lynx VS8已被成千上万的各国PCB生产厂家所使用，并通过最佳的人机工学以缓解疲劳，提高操作员的精确性和降低了次品率。


扫描平台
平稳、大容量扫描平台为所有规格的板块，提供自如的漂浮运动，包括双面的印刷电路板。平台能被固定进行精密的检测工作（x-轴、y-轴、或两者）。检测完全接地以防静电。
扫描平台 PCB印刷电路板负载容量 观测区域
标准负载平台 310毫米 x 310毫米 300毫米 x 250毫米
特大负载平台 460毫米 x 460毫米 450毫米 x 250毫米


倾斜和直接观测器
•允许使用者能以偏离垂直方向34度的角度观测物体，并同时可围绕三维产品旋转360 度，立体观测印刷电路板焊点、孔深、柱体、以及螺文线。
•综合的发光二极管LED光线提供耐 用的、自然色的照明。

成像采集和归档的选配
成像采集
数码相机、U盘、以及35mm SLR相机，机型包括索尼、尼康、Pixera、佳能和其它著名品牌。
归档及文档编制
模块化多媒体解决方案，可进行图像档案、收集、处理、分析和存档管理。


技术参数
光学数据

变焦范围 工作距离 视野
（直接观测） 视野
（倾斜观测） 变焦范围 工作距离 视野
（直接观测） 视野
（倾斜观测）
直接观测 倾斜观测 直接观测 倾斜观测 直接观测 倾斜观测 直接观测 倾斜观测
x8.2 - x45 x4.9 - x28 57毫米 37毫米 x8.2 - x45 x4.9 - x28 57毫米 37毫米

• 高能光学无焦-体视变焦-无目镜的显微镜提供26.4度的可视景角。
• 高能光学专利技术确保使用者头部活动达到10毫米径向和70毫米轴向的自由度，优化了头部和身体姿势的舒适。

变焦放大倍率（参阅表格）
• 8.2倍 - 45倍的标准变焦范围
• 变焦比5.7:1

照明装置
• 长寿的14-点发光二极管（LED）环形灯，超过一万小时的不间断照明
