产品型号： | PQNet 200/210/300/310 |
| 产品品牌： | 博宇电气 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2012-11-28 | |
 |
||
详细说明

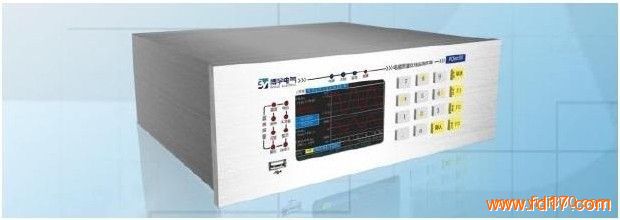

PQNet 系列在线式电能质量监测终端（以下简称“终端” ）是专门针对电能质量问题而开发设计的智能化数据采集处理终端。能够对电能质量数据进行全天候不间断监测。其基本功能如下：
1）监测的主要电气参数
稳态电能质量参数：频率偏差、电压偏差、谐波、闪变、三相不平衡度及序分量。
暂态电能质量参数：电压暂升、暂降、短时中断；
其它参数：有功功率、无功功率、视在功率（包括总视在功率、基波视在功率、谐波视在功率），视在功率因数，相移功率因数，电压、电流有效值等。
2）数据保存
终端可以本地保存监测数据，其中稳态数据能够保存 2~6 个月的记录，暂态数据能够保存总时长 20~120 分钟的录波数据（视分辨率而定）。
3）通讯接口
提供了 RS-485、以太网等多种通讯接口。
4）显示功能
配备了 TFT LCD，可显示三相电压、电流的实时波形（相当于示波器功能，刷新率 5 次/S），显示
谐波幅值及功率的频谱柱状图，显示其它电参量、设置参数等。
5）时钟校对
配备 GPS 脉冲和 B 码对时接口，实现时间的精准校对。
PQNet 融合了十几年电能质量监测的实际经验，既考虑了当前电能质量监测数据应用的实际需求，也兼顾了未来电能质量检测数据挖掘的应用前景，从技术经济角度进行了适度裁剪与充实。其主要特点概括为：
1）整机全电子化，低功耗，无振动嵌入式+DSP 技术，在保证高性能的同时兼顾了低功耗，整机没有任何高热和振动器件，保证了设备长期稳定可靠运行。
2）全密封、紧凑设计全密闭结构，整机没有任何散热孔，防止灰尘的进入，进一步确保了产品的可靠性。体积小巧、结构紧凑，标准 2U 高度，便于在各种场合安装。
3）基于面向对象设计，既运行可靠，又灵活扩展基于面向对象的单元化设计理念，采用一对一的监测方式，各单元间独立运行、互不影响，提高了可靠性，可扩充性和灵活性也大为加强。
4）满足 GB、IEC 电能质量标准10 周波采样窗无间隙采样，进一步优化的采样电路及信号同步技术，确保了测量数据的高精度。多种事件录波触发方式，采用滑动窗口计算有效值，能准确捕捉每个暂态信号，相对于 IEC 半周波有效值方式，把时间精度从 20ms 提高到 1ms。
5）可满足用户无失真、个性化电能质量监测需求电能质量指标检测及数据简约的方法直接关系到监测数据的应用方向。不同需求的电能质量特征刻画、技术经济评估、控制目标、数据挖掘需要个性化的监测方法及数据简约方法的支撑。
6）大容量面向用户需求的 FLASH 数据存储为确保存储硬件的可靠性，采用内部固化的大容量 FLASH，容量可根据用户的需要进行扩充。另外，采用专用的文件系统对存储介质进行读写校验及坏块管理，提高了容错性，进一步保证了数据的准确性及可靠性。
7）模块化嵌入式软件设计，远程维护灵活方便模块化软件设计，可根据用户需求灵活添加、扩充通讯协议、数据类型、设置参数等功能。可远程升级设备软件，大大提高了维护效率，降低了维护成本。
