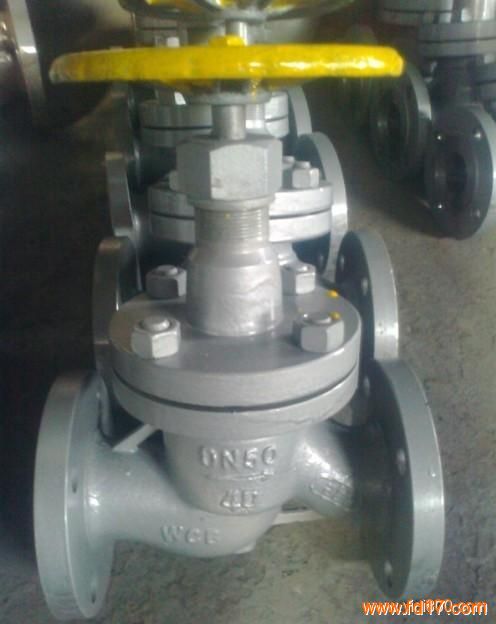

铸钢氨用截止阀

	产品型号：	铸钢氨用截止阀
	产品品牌：	温州博源
	产品价格：	120元/个
	所 在 地：	浙江 温州市
	发布日期：	2015-05-14

详细说明

铸钢氨用截止阀简称氨用阀，氨用截止阀简称氨用阀，适用于公称压力1.6MPa-6.4MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

铸钢氨用截止阀的特点：
1.氨用截止阀要进行密封，氨用截止阀密封副配对结构型式采用球、平面型，密封自动补偿，可以达到双重的保险效果，密封性能稳定，无粘着磨损，有效解决了化工管道用普通阀门密封性能的问题；
2.普通阀门耐腐蚀性能差，壳体易穿孔的缺点，介质有的特征，氨用截止阀在阀体材料上用耐腐蚀性，可以耐氨气，液氨腐蚀，低温可以调到-40摄氏度；
3.法兰采用凹凸密封结构，在管道压力波动下，保证法兰的密封绝对可靠；
4.阀门在使用期限内填料函没有介质泄露，消除了普通阀门填料函密封薄弱、介质易外漏，还会造成事故的可能。

铸钢氨用截止阀的结构特点和用途：

1.密封面用巴氏合金，密封性能非常好，使用寿命很长；
2.中通法兰是方形结构，阀杆用间杆连接；
3.阀体密封面部位用球凸状，与阀脚以线吻合密封。

主要零件材料：
零件名称 阀体、阀盖 密封圈 填料 填料压盖 阀杆 垫片
J41B-25C 铸钢 巴氏合金 聚四氟
乙　烯 碳钢 聚四氟
乙　烯
J41B-25Z 灰铸铁
J41B-25P 不锈钢 不锈钢
J41F-25Z 灰铸铁   碳钢
性能规范：
公称压力PN（MPA） 试验压力PS（MPa） 适用介质 适用温度（℃）
2.5 3.8 氨气、
氨液等
NH3 巴氏合金
-40℃
+150℃ 四氟
-40℃
+200℃
4.0 6.4
主要尺寸及重量：
公称通径
DN（mm） 尺　　寸（mm）
L D D1 D2 D4 b f f1 Z-φd 关 开 D3
10 130 90 60 40 35 16 2 4 4-φ14 165 185 110
15 130 95 65 45 40 16 2 4 4-φ14 165 185 110
20 150 105 75 55 51 18 2 4 4-φ14 170 200 120
25 160 115 85 65 58 18 2 4 4-φ14 197 210 120
32 180 135 100 78 66 20 2 4 4-φ18 199 213 140
40 200 145 110 85 76 20 3 4 4-φ18 248 264 160
50 230 160 125 100 88 22 3 4 4-φ18 265 295 180
65 290 180 145 120 110 24 3 4 8-φ18 310 349 220
80 310 195 160 135 121 26 3 4 8-φ18 340 357 240
100 350 230 190 160 150 30 3 4.5 8-φ23 380 413 280
125 400 270 220 188 176 32 3 4.5 8-φ25 430 451 320
150 480 300 250 218 204 32 3 4.5 8-φ25 505 492 360
200 600 360 310 278 260 34 3 4.5 12-φ25 550 806 400
250 650 425 370 335 31 36 3 4.5 12-φ30 730 880 450
300 750 485 430 390 364 40 3 4.5 16-φ30 - 995 550
