产品型号： | UJ41S |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-05-14 | |
 |
||
详细说明

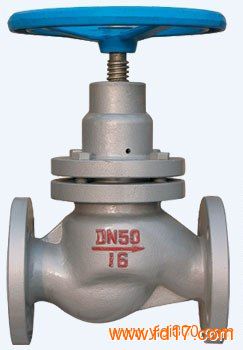

UJ41S柱塞截止阀是常规截止阀的变型,阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
UJ41S柱塞截止阀的运用范围:
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
UJ41S柱塞截止阀结构尺寸：
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
主要外形尺寸
及连接尺寸
(mm) L 130 150 160 180 200 230 290 310 350 400 480 600 650
D 95 105 115 135 145 160 180 195 215 245 280 335 405
D1 65 75 85 100 110 125 145 160 180 210 240 295 355
D2 45 55 65 78 85 100 120 135 155 185 210 265 320
b 14 14 14 16 16 16 18 20 20 22 24 26 30
Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ18 8-φ23 12-φ23 12-φ25
H 133 170 178 195 230 250 272 300 312 365 400 460 940
重量 kg 3.6 4.5 6 8 11 15 21 32 44 62 85 148 260
公称通径 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
主要外形尺寸
及连接
尺寸
(mm) L 130 150 160 180 200 230 290 310 350 400 480 600 650
D 95 105 115 135 145 160 180 195 230 270 300 360 425
D1 65 75 85 100 110 125 145 160 190 220 250 310 370
D2 45 55 65 78 85 100 120 135 160 188 218 278 332
b 16 16 14 18 18 20 22 22 24 2/ 30 34 36
Z-φd 4-φ14 4-φ14 4-φ14 4-φ18 4-φ18 4-φ18 8-φ18 8-φ18 8-φ23 8-φ25 8-φ25 12-φ30 12-φ30
H 133 170 178 195 230 250 272 300 312 365 410 470 940
重量 kg 3.5 4.5 6 8 11 16 22 32 48 65 90 165 280
