产品型号： | YJ41H |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-05-14 | |
 |
||
详细说明

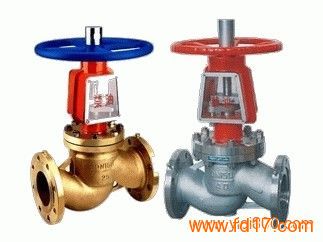

YJ41H氧气截止阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。氧气截止阀是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性，以安全可靠和性能优越为设计原则，并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的铜氧气阀门。
YJ41H氧气截止阀主体材料选用不锈钢或阻燃性极好的铜合金，密封面为本体或堆焊D802，其余内件采用不锈钢或铜合金；传动部位的润滑采用不可燃的润滑脂，并标有明显的禁油标记。在结构上，铜氧气管路截止阀的支架采用全闭封，并有导除静电装置，阀杆上配有防尘帽。
YJ41H氧气截止阀主要零件材料：
零件名称 材料
阀体、阀盖、阀瓣 铸铬镍钛不锈钢、铜合金
阀杆 铬镍不锈钢
阀杆螺母 青铜
YJ41H氧气截止阀连接尺寸及重量：
DN L D D1 D2 b f Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 14 2 4-14 240 100 6
20 150 105 75 55 14 2 4-14 270 100 8
25 160 115 85 65 14 2 4-14 270 125 10
32 180 135 100 78 16 2 4-18 280 160 14
40 200 145 110 85 16 3 4-18 350 160 20
50 230 160 125 100 16 3 4-18 400 320 35
65 290 180 145 120 18 3 4-18 530 360 50
80 310 195 160 135 20 3 8-18 560 400 65
100 350 215 180 155 20 3 8-18 618 450 80
YJ41H氧气截止阀连接尺寸及重量:
DN L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量(kg)
15 130 95 65 45 40 16 2 4 4-14 240 100 6
20 150 105 75 55 5l 16 2 4 4-14 270 100 8
25 160 115 85 65 58 16 2 4 4-14 270 125 10
32 180 135 100 78 66 18 2 4 4-18 280 160 14
40 200 145 110 85 76 18 3 4 4-18 350 160 20
50 230 160 125 100 88 20 3 4 4-18 400 320 35
65 290 180 145 120 110 22 3 4 8-18 530 360 50
80 310 195 160 135 121 22 3 4 8-18 560 400 65
100 350 230 190 160 150 24 3 4．5 8-23 618 450 88
本文中所有文字、数据、图片均只适用于参考，YJ41W YJ41Y 型 PN10~PN25 氧气截止阀性能参数、结构尺寸参数、价格等详情，请联系我们，项珊珊15325778797 0577-85859901 http://www.xyzhf.com
