VQ647F气动V型切断球阀

	产品型号：	VQ647F
	产品品牌：	温州博源
	产品价格：	120元/个
	所 在 地：	浙江 温州市
	发布日期：	2015-05-08

详细说明

产品名称：VQ647F气动V型切断球阀

产品型号： QV647Y
产品口径： DN25-300
产品压力： 1.0～10.0MPa

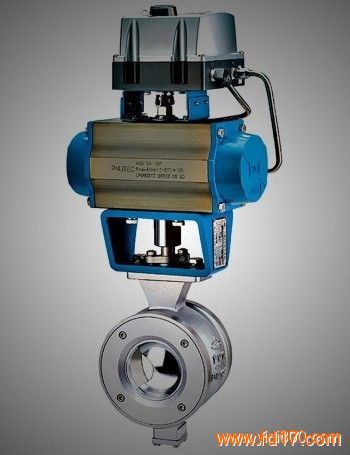

VQ647F气动V型切断球阀
以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能完成启闭动作或调节动作。通过配套电气阀门定位器输入4-20mA电流信号，改变阀芯的旋转角度（0-90°任意角度），实现调节控制流量等参数。控制精确、体积小、重量轻、流阻小、流量系 数大，结构简单、密封性能好。是真正的高效率进行控制工艺状况的一种阀门。

VQ647F气动V型切断球阀
阀气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损。

结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

VQ647F气动V型切断球阀
参数:
公称通径 DN mm 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
额定流量系数（ CV 27 47 70 110 170 280 410 750 980 1720 2900 3800 7000 9800 12000 15000 23000
配用气接管 ф 6 1 G1/8 ф 8 1.5 G1 4) ф 10 2(G3/8)
最大转角（α°） 90
工作气源压力（ Mpa 0.4 0.7
输入信号 4 20mA220 V24VAC
公称压力（ Mpa 1.6 2.5 4.0 6.4
工作温度范围（℃） -40 180 -40 250
