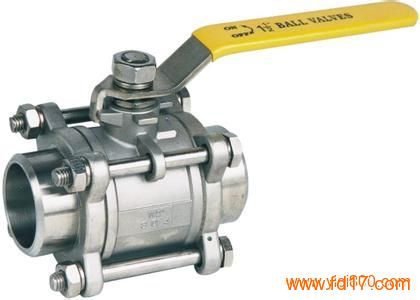

三片式内螺纹球阀

	产品型号：	三片式内螺纹球阀
	产品品牌：
	产品价格：	120元/个
	所 在 地：	浙江 温州市
	发布日期：	2015-05-06

详细说明

三片式内螺纹球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

三片式内螺纹球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

三片式内螺纹球阀标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

三片式内螺纹球阀主要零件材料:
号NO. 零件名称 材质
不锈钢 碳钢
1 阀体 不锈钢CF8M 碳钢WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 阀盖 不锈钢CF8M 碳钢WCB
4 球体 不锈钢SS316 不锈钢SS304
5 阀杆 不锈钢SS316 不锈钢SS316
6 螺母 不锈钢SS304 FCD45
7 垫圈 不锈钢SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不锈钢SS304 不锈钢SS304
10 阀杆螺母 不锈钢SS304 B7
11 垫圈 不锈钢SS304 不锈钢SS304
12 填料压盖螺母 不锈钢SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推垫圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不锈钢SS304 B8

三片式内螺纹球阀主要连接尺寸：
SIZE 1/4" 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 90 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
F 14.1 17.6 21.8 27.5 34.7 43.0 49.0 61.5 77.0 90.0 115.2
P 10 10 10 13 13 16 16 18 18 20 20
重量WT（g） 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
