产品型号： | F943X |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-05-06 | |
 |
||
详细说明
F943X电动盲板阀用于冶金、化工、机械、能源及市政工程等系统中的煤气、燃气及输送粉料管道 。本阀备有电器操纵台，可以超远距离操作。

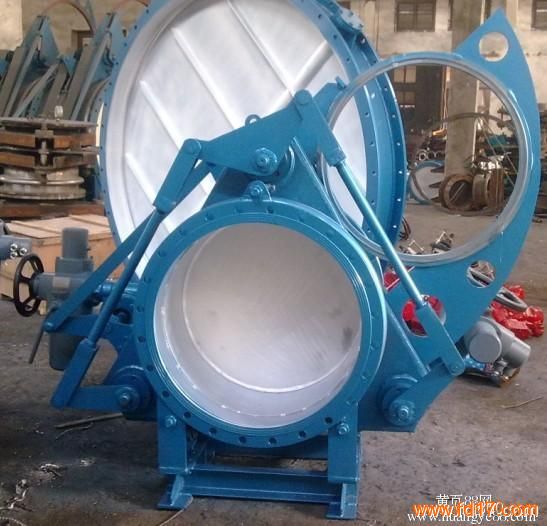

F943X电动盲板阀又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。阀体采用三点式锁紧扇形闸板结构。密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧，自锁性好。电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。
F943X电动盲板阀主要参数
公称通径(DN) 800 － 2000
公称压力(MPa) 0.05 0.25 0.6
试验压力 强度 0.075 0.38 0.90
（ MPa ） 密封 0.06 0.28 0.7
适用温度 -20 ℃ － 300 ℃
适用介质 工业煤气、热空气、烟气
阀体、盲板 碳素钢
丝杆、支柱 不锈钢
启闭时间 S ≤ 60
伸缩器 奥氏体不锈钢
阀板开启转角 ≈ 84 °
密封圈 氟橡胶、硅橡胶、丁晴橡胶
型号编制 F943 － ① C
F943X电动盲板阀主要连接尺寸及重量:
DN D D1 L H H1 A B C b N- Ød 质量（ kg ）
800 975 920 800 1860 1125 1129 1130 1050 28 24-30 1450
900 1075 1020 800 2055 1270 1242 1220 1140 28 24-30 1780
1000 1175 1120 800 2240 1400 1375 1320 1240 30 28-30 2105
1100 1275 1200 800 2425 1535 1510 1420 1340 30 28-30 2210
1200 1375 1320 800 2620 1680 1625 1490 1400 30 32-30 2560
1300 1475 1420 800 2760 1770 1749 1490 1400 30 32-30 2879
1400 1575 1520 850 2960 1925 1856 1490 1400 35 36-30 4180
1500 1690 1630 850 3105 2050 1976 1590 1600 35 36-30 4430
1600 1790 1730 850 3300 2160 2093 1690 1600 35 40-30 4750
1800 1990 1930 1100 3610 2370 2335 1890 1800 35 44-30 5760
2000 2190 2130 1100 3960 2620 2570 2090 2000 35 46-30 6700
本文中所有文字、数据、图片均只适用于参考，F943X F43X F643X 型 PN10~PN25 电动盲板阀 插板阀 眼镜阀性能参数、结构尺寸参数、价格等详情，请联系我们，项珊珊15325778797 0577-85859901 http://www.xyzhf.com
