产品型号： | LC4 |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-04-28 | |
 |
||
详细说明

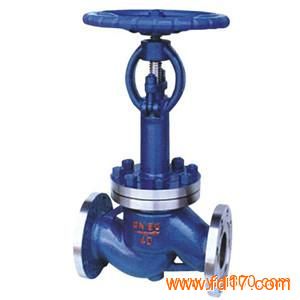

低温截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。
低温截止阀的工作原理:
低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。
低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
执行标准
设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95
低温阀门的设计要求:
根据使用条件，低温阀的设计有下列要求：
1)阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2)阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速
蒸发，产生异常升压，造成危险。
3)低温介质不应对手轮操作及填料密封性能产生有害的影响。
4)直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5)在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。
主要零件材料及性能：
体盖板 阀杆 密封面 垫片 埴料 工作温度℃ 适用介质
LCB 1Cr17Ni12 DTL/DTL 1Cr13/柔性石墨低温石棉 PTFE
浸四氟乙
烯石棉绳
柔性石墨 -46 丙烷/丙烯
甲醇,乙烷
煤气/液氨
LC1 -60
LC2 -73
LC3 1Cr18Ni9Ti -101
LC4 -115
LC8 -196
五、国标低温截止阀(节流)阀 PNl.6MPa一4.0MPa 规格主要尺寸：
1.6MPa DN L D D1 D2 b n-Φd H D0
-46℃ 4-101℃ -196℃
凸面法兰
RF
DJ41Y-16L
DJ41Y-16L C1
DJ41Y-16L C2 DJ41Y-16L C3
DJ41Y-16L C4 DJ41Y-16P
DJ41Y-16R 50 230 160 125 100 16 4-Φ18 460 480 520 240
65 290 180 145 120 18 4-Φ18 475 505 525 280
80 310 195 160 135 20 8-Φ18 520 550 590 280
100 350 215 180 155 20 8-Φ18 545 575 615 320
125 400 245 210 185 22 8-Φ18 590 620 660 360
150 480 280 240 210 24 8-Φ23 650 680 730 400
200 600 335 295 265 26 12-Φ23 850 880 930 400
250 730 405 355 320 30 12-Φ25 956 986 1036 450
300 850 460 410 375 30 12-Φ25 1095 1125 1175 500
2.5MPa 50 230 160 125 100 20 4-Φ18 460 460 520 240
凸面法兰
RF
DJ41Y-25L
DJ41Y-25L C1
DJ41Y-25L C2 DJ41Y-25L C3
DJ41Y-25L C4 DJ41Y-25P
DJ41Y-25R 65 290 180 145 120 22 8-Φ18 475 505 525 280
80 310 195 160 135 22 8-Φ18 520 550 590 280
100 350 230 190 160 24 8-Φ23 545 575 615 320
125 400 270 220 188 28 8-Φ25 590 620 660 360
150 480 300 250 218 30 8-Φ25 650 680 730 400
