产品型号： | DQ41F |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-04-28 | |
 |
||
详细说明

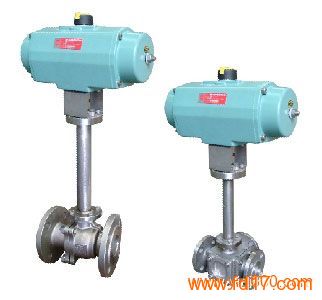

DQ41F法兰低温球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度T一般为250mm,或根据我公司的设计和计算确定.DQ41F法兰低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
DQ41F法兰低温球阀阀体、阀盖采用：LCB(-46℃)、LC3(-101℃)、CF8（304）(-196℃).
型号：DQ41H,DQ41Y,DQ41F
口径：15mm~400mm
压力：1.0-4.0
温度：-196~180℃
材料：碳钢(WCB),LCB,CF8(304),不锈钢
设计标准：JB,GB,ANSL,BS,API,ISO,DIN,NF
DQ41F法兰低温球阀特点：
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
4、长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的最佳长度。
DQ41F法兰低温球阀连接尺寸参数 1.6Mpa 单位:mm
产品型号
Type 公称通径
DN PN1.6MPa WT
（kg）
L D D1 D2 b Z-Φd H W
★DQ41F-16C
★DQ41F-16P
★DQ641F-16C
★DQ641F-16P
★DQ9B41F-16C
★DQ9B41F-16P 15 130 95 65 45 14 4-Φ14 178 140 3
20 140 105 75 55 14 4-Φ14 184 160 4
25 150 115 85 65 14 4-Φ14 195 180 5
32 165 135 100 78 16 4-Φ18 280 250 9
40 180 145 110 85 16 4-Φ18 280 300 11
50 203 160 125 100 16 4-Φ18 300 350 15
65 222 180 145 120 18 4-Φ18 330 350 19
80 241 195 160 135 20 8-Φ18 360 400 27
100 305 215 180 155 20 8-Φ18 400 500 38
125 356 245 210 185 22 8-Φ18 430 600 58
150 394 280 240 210 24 8-Φ23 500 800 81
200 457 335 295 265 26 12-Φ23 680 800 95
250 533 405 355 320 30 12-Φ25 790 1300 140
DQ41F法兰低温球阀连接尺寸参数 2.5Mpa 单位:mm
产品型号
Type 公称通径
DN PN2.5MPa WT
（kg）
L D D1 D2 b Z-Φd H W
★DQ41F-25
★DQ41F-25P
★DQ641F-25
★DQ641F-25P
★DQ9B41F-25
★DQ9B41F-25P 15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165
