产品型号： | DH44Y |
| 产品品牌： | 温州博源 | |
| 产品价格： | 120元/个 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-04-28 | |
 |
||
详细说明

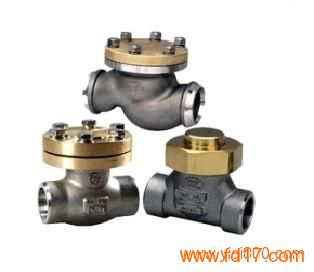

DH44Y低温止回阀是指阀体材质是由LCB,LCC,LC1，LC2，LC3，LC4，LC8，CF8等各种低温材质铸造加工成的止回阀，用于甲烷、液态天然气、已烯、二氧化碳、液氨、液氧、液氮、液氢等低温介质。
DH44Y低温止回阀主要性能规范:
型号 公称压力 常温试验压力(MPa) 低温试验压力(MPa) 工作温度及适用介质
壳体 密封(气) 上密封
DH44Y-150Lb 150 3.0 0.6 2.2 0.6 -46℃氨液、氨、丙烷 -101℃乙烯、二氧化碳 -196℃甲烷、氮气、液化天然气
DH44Y-300Lb 300 7.5 0.6 5.5 0.6
DH44Y-600Lb 600 15.0 0.6 11.0 0.6
DH44Y低温止回阀主要外形尺寸和连接尺寸:
公称通径 尺寸
mm in L D D1 D2 b f n-Φd H
DH44Y-150Lb
50 2 203 152 120.5 92 16 1.6 4-19 180
80 3 241 192 152.5 127 19 1.6 4-19 190
100 4 297 229 190.5 157 24 1.6 8-19 203
125 5 330 254 216 186 24 1.6 8-22 229
150 6 356 279 241.5 216 26 1.6 8-22 257
200 8 495 342 298.5 270 29 1.6 8-22 292
250 10 622 406 362 324 31 1.6 12-25 355
300 12 698 483 432 381 32 1.6 12-25 396
DH44Y-300Lb
50 2 267 165 127 92 23 1.6 8-19 178
80 3 318 210 168.5 127 29 1.6 8-22 216
100 4 356 254 200 157 32 1.6 8-22 241
125 5 400 279 235 186 35 1.6 8-22 267
150 6 444 318 270 216 37 1.6 12-22 305
200 8 533 381 330 270 42 1.6 12-25 368
250 10 622 445 387 324 48 1.6 16-29 394
300 12 711 521 451 381 51 1.6 16-32 445
DH44Y-600Lb
50 2 295 165 127 92 33 6.4 8-19 203
