详细说明
一、概述
真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样容易检测其质量。传统上，真空断路器用户判断灭弧室真空度的方法是工频耐压法，这种方法只能粗略判断真空度严重化的灭弧室。

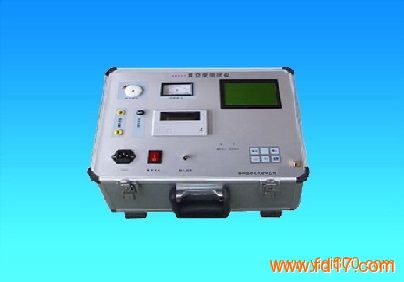

本仪器测量精度高，操作简单，携带方便，抗干扰能力强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维修的必备仪器之一。
二、测试原理
将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值
三、技术参数
1.真空度测量范围：9.999×10-1～1×10-6
2.离子电流测量范围：9.999×10-1～1×10-7
3.测量误差：＜10%
4.测 量 分 辨 率：10-5pa
5.允许环境温度：-20℃～50℃
6.空气湿度：≤80%RH
7.电源：AC，220V，50Hz±10%
8.外型尺寸：420×290×210（mm）
9.高压输出：脉冲≤30kV15kHz
⒑重量：8kg
