产品型号： | TXY515 |
| 产品品牌： | TIANXING天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、产品概述

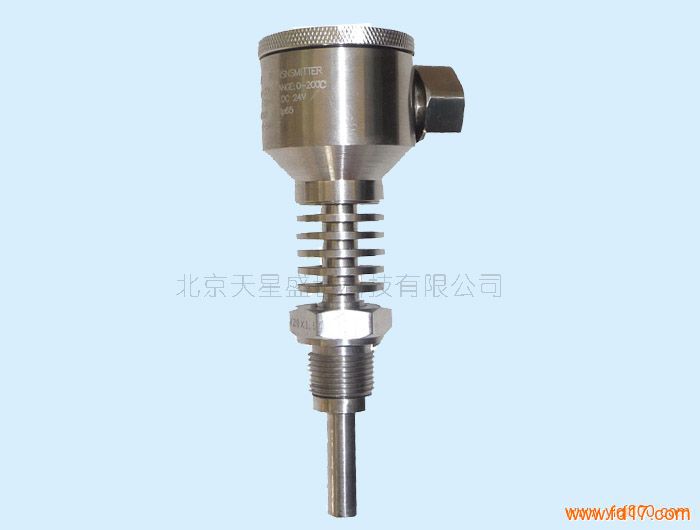

TXY515煤矿专用温度变送器，测温探头采用高阻型铂电阻、热电偶，电子电路进行了特殊处理，可准确测量显示现场温度值，并有4～20mADC、0～5VDC、0~10VVDC、1～5VDC等多种信号输出方式，以实现信号的远距离传输。适用于石油、化工、冶金、电站、国防和科研部门等行业需要对介质压力进行测量信号、传输、显示、报警和控制的场合使用。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的温度测量和控制中。
二、产品特点
•测温探头采用高阻型铂电阻、热电偶，精度高、稳定性好
•温度转换模块采用环氧树脂浇注工艺,防震、防潮
•集传感变送于一体，结构紧凑，安装方便,精度高、功耗低
•电流输出型适合长距离传送,抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用
•整体密封性能良好，外壳防护等级IP65
•温度量程和外形尺寸可以按户要求订货,灵活方便
•产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
•壳体保护材料多样化，适应多种介质测量
三、性能参数
测量范围： -200～600℃
输出信号： 4～20mA
负载电阻： ≤500Ω
供电电源： 24V DC
稳 定 性： 优于0.2%/年（常规产品）
温度系数： ≤0.05%/℃
附加误差： ≤±0.005%/V
防爆等级： EXdIIBT4 、 EXdIIBT5
防护等级： IP65
功 耗： ≤1W
误 差： 0.1% 0.2% 0.5%
四、选型指南
TXY515 P口◇T口口S口K口D口EL口M口口X口
P口 0=Pt100 1= Pt1000 5=Pt500 6=Cu50 9=指定 传感器类型
◇ 1=1（单支装，可省略） 2=2（双支式） 热电阻元件支数
T口 0=0～100 1=-50～150 2=-50～200 3=-50～300 9=指定 测温范围(℃)
口 A=A级 B=B级 9=指定 传感器精度
S口 1=SUS321(默认) 4=SUS304 6=SUS316 9=指定 保护管材质
K口 0=固定螺纹 1=活动螺纹 螺纹形式
D口 4=4 5=5 6=6 8=8 9=指定 保护管直径(mm)
EL口 1=50 2=100 3=150 4=200 5=250 6=300 7=350 8=400 10=500 11=800 12=1000 9=指定 保护管总长(mm)
M口 1= M20*15 2= M16×1.5 3=G1/2 9=指定 螺纹规格
口 1=简易式 2=防喷式 3=防水式 4=防爆式 9=指定 接线盒类型
X口 1=4-20mA 2=0-10V 3=RS485 9=指定 输出信号
选型举例：如：一体化温度变送器分度号PT100，精度A级，量程-50-200℃，杆长200mm 杆粗8mm，材质304，单支，螺纹M20*1.5，输出4-20mA。
则选型型号为：TXY515P01T2AS4K0D8EL4M14X1
