产品型号： | TXY511 |
| 产品品牌： | TIANXING 天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、产品概述

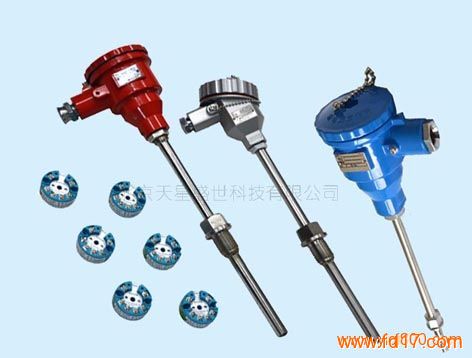

TXY511防爆型温度变送器由测温探头、温度转换模块、保护外壳三部分组成。测温探头采用高阻型铂电阻、热电偶，通过内部转换模块的稳压滤波、运算放大、非线性校正、V/I 转换、恒流及电源反接保护等电路处理后，转换成与温度成线性关系的电信号输出,产品广泛应用于石化、电力、冶金、医药、食品等工业领域的测温过程控制，配合仪表或PLC组成计算机集散测控系统。
二、产品特点
•测温探头采用高阻型铂电阻、热电偶，精度高、稳定性好
•温度转换模块采用环氧树脂浇注工艺,防震、防潮
•集传感变送于一体，结构紧凑，安装方便,精度高、功耗低
•电流输出型适合长距离传送,抗电磁干扰电路设计，保证变送器在受到各种干扰下能够安全可靠的工作，适于现代电磁污染严重的环境使用
•整体密封性能良好，外壳防护等级IP65
•温度量程和外形尺寸可以按户要求订货,灵活方便
•产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
•壳体保护材料多样化，适应多种介质测量
三、性能参数
测量范围： -200～600℃
输出信号： 4～20mA
负载电阻： ≤500Ω
供电电源： 24V DC
稳 定 性： 优于0.2%/年（常规产品）
温度系数： ≤0.05%/℃
附加误差： ≤±0.005%/V
防爆等级： EXdIIBT4 、 EXdIIBT5
防护等级： IP65
功 耗： ≤1W
误 差： 0.1% 0.2% 0.5%
保护管材质 ：
钢 号 组 成 常用温度 特 性
321 1Cr18Ni9Ti -200～800℃ 具有高温耐腐蚀性，一般作耐热钢使用（默认为此材质）
304 00Cr18Ni10 -200～800℃ 低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用
304L 0Cr18Ni9 -200～800℃
316 00Cr17Ni14Mo2 -200～750℃ 低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用
316L 1Cr18Ni12Mo2Ti -200～750℃
GH3030 0～1100℃ 镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用
石英（Si02） 0～1000℃ 耐热冲击好，但强度低；耐酸性好，耐碱性差，在氢气及还原性气体中气密性差
高铝质瓷管 0～1400℃ AL2O3纯度越高，其高温强度、电绝缘性、耐磨性能越好，在氧化性或还原性气氛中，也可用到很高的温度
附表：部分常用过程连接螺纹规格对照表
外形结构图 螺纹规格 螺纹L0(mm) 扳手S(mm) H(mm) 配套保护管直径(mm)
M8 10 12 6 4
M12 12 14 6 4～6
M16 15 16 8 4～8
M20 15 22 8 4～10
18 27 10 4～12
M27 30 32 15 4～16
M33 33 36 20` 4～20
G1/8 12 14 6 3
G1/4 15 18 8 4～6
G3/8 15 22 8 4～8
G1/2 18 27 10 4～12
G3/4 20 32 15 4～16
NPT 1/8 12 14 6 3
NPT 1/4 15 18 8 4～6
NPT 3/8 15 22 8 4～8
NPT 1/2 18 27 10 4～12
NPT 3/4 20 32 15 4～16
NPT1 25 38 15 4～16
