产品型号： | TXY503 |
| 产品品牌： | TIANXING天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、产品概述

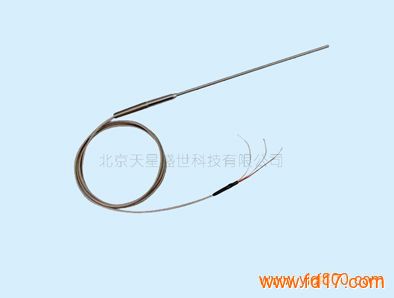

TXY503铠装铂电阻温度传感器是由测温元件、保护管、延长导线等组成，测温元件为铂热电阻，铂热电阻：金属铂（PT）的电阻值随温度变化而变化，并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器，铂热电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200～500)最常用的一种温度测温元件。
二、产品特点
·高精度、稳定性好
·良好的焊接工艺,防震、防潮
·测温量程宽
·产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
·壳体保护材料多样化，适应多种介质测量
三、性能参数
铂热电阻：Pt100、Pt500、Pt1000（-200～600）℃
精度等级： A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃
铜热电阻：Cu50 （-50～100）℃ 精度： ±（0.30+0.006|t|）℃ 注：|t|为实测温度的绝对值。
公称压力：耐压，最大设计为10MPa （有压力要求的测温应用请在选型时注明）
四、电气连接
五、选型指南
TXY503 铠装温度传感器
代码 产品类型
T1 铠装式
代码 感温元件材质
P 铂电阻（PT100）
A 客户指定
代码 保护管直径（mm）
8 8
10 10
16 16
X 客户指定
代码 保护管长度（mm）
EL1 100
EL2 200
EL5 500
X 客户指定
代码 保护管材质
M1 304不锈钢
M2 316不锈钢
M3 客户指定
代码 测量范围
1 -200-500
2 0-200
3 客户指定
代码 测量范围
代码 引线方式
2 两线
3 三线
4 四险
代码 精度
A A级
B B级
代码 特殊要求
0 无
1 客户指定
TXY503 T1 P 8 EL1 M1 1 2 A 0 选型举例
