产品型号： | TXY502 |
| 产品品牌： | TIANXING天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、产品概述

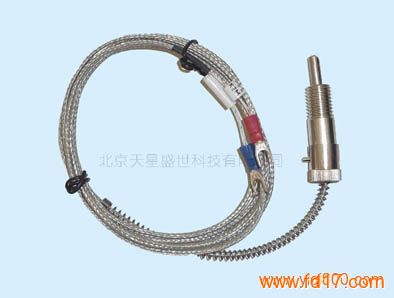

TXY502簧压式铂电阻温度传感器是由测温元件、保护管、延长导线、弹簧连接件等组成，测温元件为铂热电阻，铂热电阻：金属铂（PT）的电阻值随温度变化而变化，并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器，铂热电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200～500)最常用的一种温度测温元件。
二、产品特点
·高精度、稳定性好
·良好的焊接工艺,防震、防潮
·测温量程宽
·产品结构设计合理，过程连接接口灵活方便，体积小，重量轻，安装位置任意
·壳体保护材料多样化，适应多种介质测量
三、性能参数
铂电阻的温度系数
按IEC751 国际标准， 温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。
TCR=(R100-R0)/ (R0×100)
阻值（Ω）
分 度 号 0℃时标准电阻值R0 100℃时标准电阻值R100
Pt100 100.00 138.51
Pt1000 1000.0 1385.1
其中 表1
温度/电阻特性（分度表详见附录一）
-200<t<0 ℃ Rt=R0[1+At+Bt2+C(t-100)t3]
0<t<850 ℃ Rt=R0（1+At+Bt2]
Rt 在t℃时的电阻值
R0 在0℃时的电阻值
TCR=0.003851
时的系数值 表2
系数 A B C
数值 3.9083×10-3℃-1 -5.775×10-7℃-2 -4.183×10-12℃-4
测量误差 表3
级 别 零度时阻值误差 % 温度误差 ℃ 温度系数TCR误差Ω/Ω/℃
1/3DIN B ±0.04 ±(0.10+0.0017|t|) 0.003851±0.000004
A ±0.06 ±(0.15+0.002|t|) 0.003851±0.000005
B ±0.12 ±(0.30+0.005|t|) 0.003851±0.000012
误差数据表(绝对值) 表4
温度 ℃ 1/3DIN B级 A级 B级
温度误差℃ 阻值误差 Ω 温度误差℃ 阻值误差 Ω 温度误差℃ 阻值误差 Ω
-200 18.52 0.44 0.16 0.55 0.24 1.3 0.56
-100 60.26 0.27 0.10 0.35 0.14 0.8 0.32
0 100.00 0.10 0.04 0.15 0.06 0.3 0.12
100 138.51 0.27 0.10 0.35 0.13 0.8 0.30
四、外形结构
五、电气连接
六、选型指南
TXY502 簧压式温度传感器
代码 产品类型
T1 簧压式
代码 感温元件材质
P 铂电阻（PT100）
A 客户指定
代码 保护管直径（mm）
8 8
10 10
16 16
X 客户指定
代码 保护管长度（mm）
EL1 100
EL2 200
EL5 500
X 客户指定
代码 保护管材质
M1 304不锈钢
M2 316不锈钢
M3 客户指定
代码 过程连接方式
C1 M8×1.25
C2 M16×1.5
C3 M20×1.5
C4 客户指定
代码 测量范围
1 -200-500
2 0-200
3 客户指定
代码 测量范围
代码 引线方式
2 两线
3 三线
4 四险
代码 精度
A A级
B B级
TXY502 T1 P 8 EL1 M1 C1 1 2 A 选型举例
