产品型号： | TXY810 |
| 产品品牌： | TIANXING天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、概述

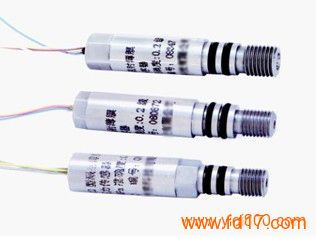

TXY810溅射薄膜压力变送器采用薄膜传感器元件，压力介质直接作用在不锈钢膜片上制作了组成惠斯登电桥的合金薄膜应变单元，该合金材料以分子形式在弹性体上淀积成薄膜应变桥阻，将传感器信号转换为标准的信号，可长期在-40～150℃工作温度下稳定工作。广泛应用于航空、航天、交通、水利、电力、工程机械、汽车制造、船舶制造、石油化工、冶金制造、医疗设备、食品加工等多种自控和测量行业。
二、产品特点
•高精度、高稳定性、精度优于0.1%FS年
•抗震动、抗冲击、耐腐蚀全不锈钢结构
•体积小、重量轻直接过程安装
•抗过载和干扰能力强
三、主要技术参数
测量范围: 0～1～300MPa
综合精度: ±0.25%FS(典型)，±0.5%FS(最大)
输出信号: 4-20mA
输出阻抗：4.5KΩ±500Ω
供电电压: 24DCV(12～36DCV)
介质温度: -200-100℃
环境温度: -40～80℃
绝缘电阻: 大于2000MΩ (100VDC)
密封等级: IP65
长期稳定性能: 0.1%FS/年
振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口: 高温引出线
四、选型指南
TXY810 溅射薄膜压力变送器
代码 信号输出方式
S1 4-20mA二线制
S2 1-5V三线制
S3 0-5V三线制
代码 精度等级
A 典型
B 最大
代码 温漂系数
A 0.02%FS/℃
B 0.01%FS/℃
C 0.005%FS/℃
代码 过程连接材质
M1 不锈钢304
M2 不锈钢316
M3 用户指定
代码 过程连接方式
C1 M20× 1.5外螺纹
C2 G1/2
C3 1/2npt
C4 用户指定
代码 测量范围
1 用户指定
XY810 S1 A A M1 C1 1 选型举例
