产品型号： | TXY808 |
| 产品品牌： | tianxing天星盛世 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-25 | |
 |
||
详细说明
一、概述

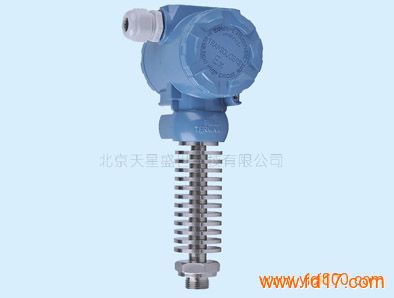

TXY808高温压力变送器适用于高温介质的压力测量，作用在感压膜片上的压力通过充油毛细管被传递到硅测量元件上。毛细管通过空气的热耗散作用，可以将介质接触端的高温降低至接近环境温度。这样的设计既不需要其他辅助冷却装置（如水冷），同时又能发挥扩散硅传感器的性能优势。高精度的一体化放大电路可提供与压力成比例的电压或电流信号。该变送器采用全焊接结构形式，防护等级为IP65，耐腐蚀性好，可广泛适用于各种高温介质的压力测量。
二、产品特点
•多种结构可选择
•体积小巧，易于安装
•标准螺纹引压测量方式
•表压、绝压、密封表压
•激光调阻补偿零点和温度性能
•高可靠性和稳定性
•输出信号形式多样
•恒流源供电
•反极性保护和瞬间过电流过电压保护，符合EMI防护要求
三、性能参数
测量范围： -0.1…0～0.01…100MPa
过 载： 1.5倍满量程压力
压力类型： 表压或绝压或密封表压型
精 确 度： ±0.25%FS(典型)，±0.5%FS(最大) （扩散硅）
稳 定 性： ±0.1%FS/年(典型)， ±0.2%FS/年(最大)
零点漂移： ±0.03%FS/℃(≤100kPa)， ±0.02%FS/℃(＞100kPa)
满度漂移： ±0.03%FS/℃(≤100kPa)，±0.02%FS/℃(＞100kPa)
介质温度： -30～300℃、-30 ～500 ℃（特殊定制）
贮存温度： -40℃～120℃
供电电源： 24VDC( 12～36VDC)(本安型经安全栅供电)
输出信号： 4～20mADC ， 0/1～5/10VDC（非标定制）
负载电阻： ≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ， ＞5k
过程连接： M20× 1.5外螺纹；M27×2外螺纹；卡箍连接 （其他可定制）
外壳防护： 电缆线和接插件连接均为IP65
稳 定 性： ≤0.2%FS/年
四、选型指南
TXY808 高温型压力变送器
代码 膜片类型
K 扩散硅
T 陶瓷压阻
D 陶瓷电容
代码 测量形式
G 表压
A 绝压
S 密封压（请提供参考压力值）
代码 信号输出方式
S1 4-20mA二线制
S2 1-5V三线制
S3 0-5V三线制
代码 精度等级
A 典型
B 最大
代码 温漂系数
A 0.02%FS/℃
B 0.01%FS/℃
C 0.005%FS/℃
代码 过程连接材质
M1 不锈钢304
M2 不锈钢316
M3 不锈钢1Gr18Ni9Ti
M4 哈氏合金
代码 过程连接方式
C1 外螺纹M20×1.5
C2 用户指定
代码 测量范围
1 用户指定
TXY808 K G S1 A A M1 C1 1 选型举例
