产品型号： | TXY816 |
| 产品品牌： | TIANXING天星盛世 | |
| 产品价格： | 450 | |
| 所 在 地： | 北京 朝阳区 | |
| 发布日期： | 2018-05-24 | |
 |
||
详细说明
一、概述

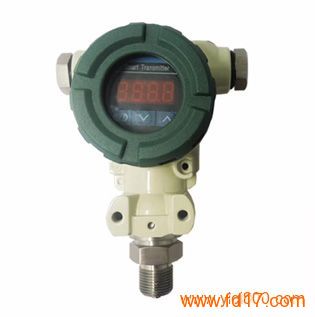

TXY816智能型压力变送器结构精巧，可根据不同应用场合选择多种传感器和仪表外观。具有零点稳，抗干扰性能强，可现场组态、 HART、RS485/232、等多种通讯方式可选。与标准现场控制设备有良好的系统兼容性、液压及气动控制系统；石化、环保、空气压缩；电站运行巡检、机车制动系统；热电机组；轻工、机械冶金；楼宇自动化、恒压供水系统；其它自动化和检测系统；工业过程检测与控制；实验室压力校验等。
二、产品特点
•采用国际最新的AD采集处理技术
•实现高精度和高稳定性
•内置完善的抗干扰器件配合多级保护电路
•保证了现场的高可靠性
•具有完善的数据备份与恢复功能，现场免维护
•功能完善的按键现场调试,设置量程
•调零（零点微调）
•设置阻尼、数据恢复等功能
•产品长期稳定可靠
•HART、RS485、232等多种通讯方式可选
三、性能参数
测量范围： -0.1…0～0.01…150Mpa
过 载： 1.5倍满量程压力
压力类型： 表压或绝压或密封表压型
精 确 度： ≤±0.1 %FS
稳 定 性： ±0.1%FS/年
零点漂移： ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)
满度漂移： ±0.03%FS/℃(≤100kPa),±0.02%FS/℃(＞100kPa)
补偿温度： -10～80℃
工作温度： -20℃～80℃
介质温度： -30℃～125℃,（高温可选）
贮存温度： -40℃～85℃
供电电源： 24VDC((12～36) VDC
输出信号： (4～20)mADC输出叠加HART协议数字通讯
显 示： LCD显示，两键/三键操控
阻 尼： (0～32)s
负载能力： (U-12V)/0.02Ω
绝 缘： 100MΩ/50V
过程连接： M20× 1.5外螺纹；（其他可定制）
外壳防护： 电缆线和接插件连接均为IP65
四、选型指南
TXY816 智能压力变送器
代码 产品类型
T1 HSM压力变送器
T2 2088型压力变送器
代码 膜片类型
K 扩散硅
T 陶瓷压阻
D 陶瓷电容
代码 测量形式
G 表压
A 绝压
S 密封压（请提供参考压力值）
代码 信号输出方式
S1 4-20mA二线制（可选智能HAET现场总线协议型号输出）
S2 1-5V三线制
S3 客户指定
代码 显示方式
D1 LCD数字量程显示
D2 LED数字0-100%显示
代码 精度等级
A 典型
B 最大
代码 温漂系数
A 0.02%FS/℃
B 0.01%FS/℃
C 0.005%FS/℃
代码 过程连接材质
M1 不锈钢304
M2 不锈钢316
M3 不锈钢1Gr18Ni9Ti
M4 哈氏合金
代码 过程连接方式
C1 外螺纹M20×1.5
C2 卡盘式（1.5寸）
C3 用户指定
代码 防爆等级
1 标准型（无防爆）
2 本安型（Exiallct4）
3 防爆型
代码 测量范围
1 用户指定
TXY816 T1 K G S1 D1 A A M1 C1 1 1 选型举例
