产品型号： | ZAL－P810A |
| 产品品牌： | 星火 | |
| 产品价格： | 25000元/台 | |
| 所 在 地： | 北京 房山区 | |
| 发布日期： | 2021-06-20 | |
 |
||
详细说明
ZBL-P810A基桩动测仪
1．产品简介
ZBL-P810A基桩动测仪，利用反射波法检测基桩完整性，判定桩身缺陷的程度及位置。可用于测试灌注桩和打入桩，也可以用于顶面是暴露的（如桥墩等）的测试。
敲击设备
对不同长度、不同类型的基桩，需采用不同材料、不同能量的激振设备。
2．性能特点：
超大触摸屏设计,界面友好，操作简单，一切从实际工程检测的需要出发，易学易用；
双通道同时采集，每根桩测试多个方位时，极大地提高了工作效率；
全新的小波分析处理，能够有效提取桩底反射信号，达国外先进水平；
系统高保真设计，确保原始采集波形不失真，一根桩可存储若干道信号；
现场实时对检测波形进行平滑、积分、滤波、指数或线性放大等处理；
可以对信号进行叠加平均，去除“噪声”信号，可随时查看叠加信号，剔除质量较差的信号；
文件按工程®桩分级管理，直观、方便，可以方便地查看、添加、删除工程或桩的测试数据；
标准USB接口，支持移动存储、也可用U盘进行软件升级，方便、可靠；
Windows平台下的分析软件功能全面，界面友好；打印设置灵活，可以打印预览并输出处理结果；可以随时调用帮助系统，指导操作，查看相关检测规程；可生成检测报告。
3．依据标准
中华人民共和国建筑工业行业标准《基桩动测仪JG/T 3055-1999》
基桩动态测量仪检定规程（JJG930—1998）
建筑基桩检测技术规范（JGJ 106-2003）
公路工程基桩动测技术规程（JTG/T F81-01-2004）
铁路工程基桩检测技术规程（TB 10218-2008）
广东省基桩反射波法检测规程（DBJ 15-27-2000）
深圳地区基桩质量检测技术规程（SJG 09-2007）
4．技术指标
项 目
指 标
项 目
指 标
主控模式
嵌入式平台、WinCE系统
显示器
8.4吋、高亮度、TFT彩色液晶屏
存储器
2GB，SD卡
操作方式
触摸屏
触发方式
信号触发
传输接口
标准USB，支持U盘、软件升级
系统噪声电压
≤2 mV
动态范围
³184 dB
放大器频带
1Hz～10kHz
输入阻抗
³1 MW
采样时间间隔
6us～64ms
时间分辨率
6us
最大采样长度
³1024
增益误差
≤1 dB
幅值非线性度
≤10%
时间示值误差
≤1%
浮点放大倍数
1～256
定点放大倍数
1～1000，多档可调
A/D分辨率
16位A/D，8位浮点
最大放大倍数
256000
通道数
2
传感器灵敏度
³100 mv/g（加速度型）
两通道相位一致性
±3°或0.05ms
传感器频率范围
0.5~9000 Hz（加速度型）
两通道幅值一致性
≤3%或≤±0.2dB
连续工作时间
>5小时
通道间窜扰
≤1%
供电方式
交流：220V±10%，直流：＋12V
整机体积
256mm´188mm´63.5mm
整机重量
2.3kg（含内置锂电池）
5．Windows平台反射波测桩分析软件
该软件主要用于对ZBL-P8系列基桩动测仪检测基桩完整性的数据进行分析处理。
6．软件功能：
对工程中所有检测基桩的工程信息、基桩信息及其多次测试所得的多条波形数据等进行管理；
可以获取工程中所有检测基桩的统计信息（最小波速、最大波速、平均波速，Ⅰ、Ⅱ、Ⅲ、Ⅳ类桩的数量等），并生成Excel格式的汇总表；
可以对检测波形进行平滑、积分、滤波、指数或线性放大等处理，使波形中的有用信息更加突出；还可对波形进行幅值谱或功率谱分析，对基桩完整性进行辅助分析；
可以方便地对波形进行缩放、拉伸、压缩、移动、旋转等；
可以方便地设置桩头、桩底及缺陷位置，并将结果保存；
当分析处理不妥时，可以随时恢复原始波形，重新进行处理；
可将基桩检测波形、谱图及桩形示意图保存为位图格式，以便用其他图形处理软件处理；
打印预览、打印输出处理结果；
可以自动生成Microsoft Word格式（扩展名为DOC）的检测报告文档，用户只需略加修改就可以完成检测报告；
图形打印工具软件可以成批打印输出各种不同格式的图形，可任意调整一页纸上打印的行数与列数；
系统内置即时帮助系统，提供操作指导。

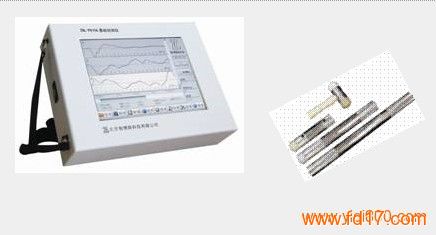

7．标准配置：
OLYMPUS DIGITAL CAMERA
OLYMPUS DIGITAL CAMERA
ZBL-P810A主机
ICP加速度传感器
手锤
电源适配器
U盘+触摸笔
防水仪器箱
