产品型号： | PT100 |
| 产品品牌： | 普特 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 宣武区 | |
| 发布日期： | 2012-08-13 | |
 |
||
详细说明
产品简介：
产品简介：
产品概述

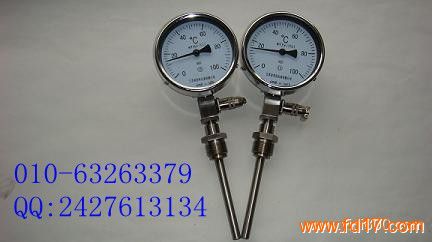

WTYY1021-系列远传温度计
性能:（1）具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
（2）具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
（3）结构形式与国际同类产品相同，可替代进口。
技术参数:
１、测温范围 －40～600℃
２、环境温度－10～55℃
３、相对湿度 ≤95％
４、指示精度1.5级
５、时间常数 ≤60Ｓ
6、探头耐震 6Mpa
7、探头直径:8- 10mm、可动外螺纹:M27*2
8、热电阻PT100 （单路、双路输出）或4-20mA电流输出
该温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。
一、型号及规格组成
1.WTY系列温度计编号规则
2.WTY系列温度计编号说明
①编号中斜杠“/"前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，
“/"后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系
约定其它代号。
②编号第一节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功
能组合"，其中防震、电接头和最高指示三者之间只能选择一种功能，防爆与电接头两者功能
也不能组合。
③附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、
热点阻分度号等以及其它要说明的内容。例如：“WTY- 1033-X2-F 0～100℃ Φ12*300
的内容刹车管 Pt100左接线盒"表示：该温度计为带电接点双上限报警热电阻远传
温度计，且带防腐套管，其具体尺寸为：直径12mm，插入深度300mm，。
铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹 M27*2。
二、规格与参数
1.基本技术参数
环境温度：-10～+55℃ 相对湿度：5～95% 指标精确度：1.5 级
时间常数：9秒（包聚四氟乙烯时为34秒） 热电阻分度号：Pt100或Cu50
热电阻精度等级：ZBY 301-85 B级 热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯
时为45 秒）
2.仪表量程
含0点量程 无0点量程
-40～80℃ 0～50℃ 0～100℃ 0～ 150℃
0～ 200℃ 0～250℃ 0～300℃ 0～400℃
0～500℃ 0～600℃ 50～ 100℃ 50～150℃ 100～200℃
150～250℃ 200～400℃ 200～500℃
200～ 600℃ 300～500℃ 400～600℃
3.WTY系列温度计功能组合与生产型号一览表
型 号 名 称
基
本
类
型 WTY-1□□□
WTYY-1□ □□
WTYZ-10□□
WTYX-10□□
WTYS-1□□□ 液体压力式温度计
液体压力式热电阻远传温度计
液体压力式防震温度计
液体压力式点接点温度计
液体压力式热电阻温度变送器（4-20mA输出）
功
能
组
合
型 WTYY-10□ □-X
WTYS-10□□-X
WTYY-10□□-Z
WTYS-10□□- Z
WTYY- 1□□□-B
WTYY-10□□-BZ
WTYS-1□□□- B
WTYS- 10□□-BZ
WTYY-1□□□-d
WTYY-1□□□- dZ
WTYS-1□□□-d
WTYS-10□□-dZ 液体压力式带电接点热电阻远传温度计
液体压力式带电接点热电阻温度变送器
液体压力式防震型热电阻远传温度计
液体压力式防震型热电阻温度变送器
液体压力式本安防爆型热电阻远传温度计
液体压力式本安防暴防震型热电阻远传温度计
液体压力式本安防暴型热电阻温度变送器
液体压力式本安防暴防震型热电阻温度变送器
液体压力式隔爆型热电阻远传温度计
液体压力式隔爆防震型热电阻远传温度计
液体压力式隔爆型热电阻温度变送器
液体压力式隔爆防震型热电阻温度变送器
WTY□-1□□ □-□F 液体压力式防腐系列温度计
