详细说明

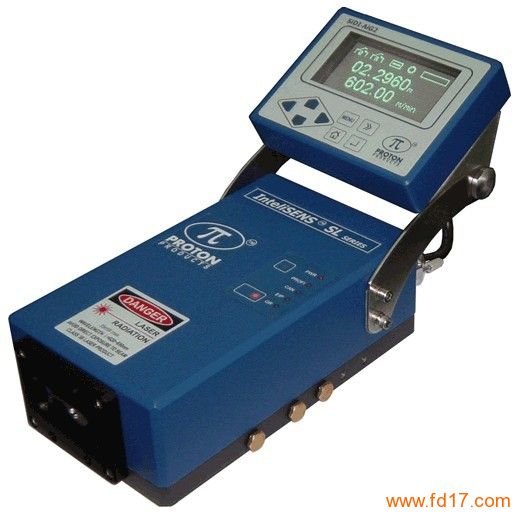

SL系列激光测速测长仪
高精度非接触式激光多普勒测量
连续测量，可用来测量定长或部分长度
测量、记录、报告
产品简介
■ InteliSENSTM SL系列测速测长仪采用了当今最先进的激光多普勒技术，可直接取代传统高维修率、高故障率的接触式轧辊式装置
■ 他易安装、集成与操作，应用激光多普勒技术可测量包括管材、金属箔、软管、地板材料、包装、钢、铝、其他金属、线缆、网状产品、编织物、无纺布、纸类、塑料薄膜、袋装产品、建筑材料、标签印字等在内的生产过程
■ 精确的速度与长度测量降低了废品率，提高了可利用时间、增加了材料产出杜绝了产品由于测量失准而“白送长度”的损失和长度“缺斤短两”的投诉
非接触式测量
■ 精度：优于0.05%
■ 可重复性：优于0.02%
■ 非接触式：不打滑、无划痕、不限色
■ 工业设计：适于恶劣的生产环境
■ 易于集成：最新的通讯方式
■ 便于操作：清晰明亮是显示
■ 降低停工时间：永久性校准
■ 可靠性：InteliSENSTM技术24?7
测量模式
速度同步 轧制控制 部分长度测量 卷绕控制 编码校准
速度测量 喷墨打印控制 速度平衡
比较
接触式计数器 激光多普勒
触轮?编码计数器 非接触式多普勒测量
打滑、磨损导致长度和速度误差，而长和速度误差又导致“白送长度”和长度“缺斤少两”的尴尬。 零打滑、零磨损保证了高精准测量。
停工校准和更换部件带来的维修成本 无动件，永久性校准
产品与接触轮接触产生的划痕和损伤会导致音质量问题产生的拒收。 无接触、无损伤、无拒收
连接
集成简单的不能再简单了
从标准通讯中选择，或从众多工厂配置中选择
备选通讯能满足您的需要
连接到您现有的指示器、显示器、PLC或PC上。
标准通讯
CANBUS RS232 RS422 RS485 IPTCP?UDP
显示
SiDI量程的显示接口是您InteliSENSTM SL系列非接触式测速测长仪的最好搭配从一个简单的LED显示器上，您可用看到充分表征的VFD显示、配置、证断喝超大LED显示
SiDIAiG1 SiDIAiG2
InteliSENSTM SL1525 SL3060 SL6060 SL120120
最低速度 0.1 m/min
(0.3 ft/min) 0.2 m/min
(0.6 ft/min) 0.2 m/min
(0.6 ft/min) 0.4 m/min
(1.2 ft/min)
最高速度 2500 m/min
(8,200ft/min) 5000 m/min
(16,400 ft/min) 5000 m/min
(16,400 ft/min) 10,000 m/min
(32,800 ft/min)
测量距离 150 mm
(5.91 inch) 300 mm
(11.8 inch) 600 mm
(23.6 inch) 1000 mm
(39.4 inch)
景深 0.1 m/min
(0.3 ft/min) 0.2 m/min
(0.6 ft/min) 0.2 m/min
(0.6 ft/min) 0.4 m/min
(1.2 ft/min)
精度 读数的0.05%
重复性误差 读数的0.02%
加速度 500ms2
信号获取时间 40µs (0.04ms) [1次测量 = 1次扫描]
测量仪功率 15 - 25 Vdc, 20 W
保护等级 IP67
温度范围 5oC ~ 45oC (41oC ~ 113oF). 测速测长仪冷却系统用于极端环境。
测量仪尺寸 230 x 130 x 75 mm (9” x 5” x 2.9”)
测量仪重量 3 kg (6.6 lbs)
激光斑大小 直径 4mm (0.16”)
速度单位 m/min, ft/min
长度单位 米，英尺，码. (m, ft, yd)
4x 数字输出 两个固定程序：激光启用、快门启用
两个可编程序：长度归零、显示保持、长度保持、速度保持、方向、暂停
最大输入：24Vdc
3x 继电器输出 干接点触点；最高电压：50Vdc 0.5A
测长仪运行良好；测长仪正在测量中；激光开启；激光温度；快门打开；
（状态指示灯）预设长度1、预设长度2
串行 可选RS232、RS485、RS422：速度、长度、信号质量（状态指示灯）
CANbus 与Proton产品系列中的SiDI AiG2和AiG3指示灯相接，可用来为测速测长仪提供电源。
模拟输出 0 - 10Vdc 可定标输出，输出基于长度或信号质量。
3x 脉冲输出 光隔离差分输出，可配置为正交或索引。
默认输出：5V，用户也可以输入最高24Vdc电压；最大脉冲输出达1MHz。
附加协议 过程现场总线（Profibus）、以太网（Ethernet）IP、设备网（DeviceNet）、Modbus及SSI。
