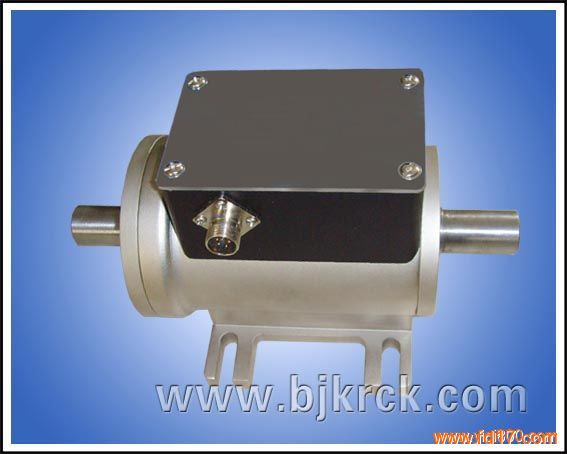

产品型号： | KR-803 |
| 产品品牌： | 中科昆锐 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 通州区 | |
| 发布日期： | 2016-08-15 | |
 |
||
详细说明
注：
为了更好的服务客户，根据客户的需要，现我公司动态扭矩传感器打破以往双电源供电（±15VDC），客户也可选择单电源供电（24VDC),这样更好的适应了客户现场环境。
扭矩传感器的标准信号输出是频率信号，即5-15KHz；为了适应客户需求，我们开发了全系列信号输出，无需外置模块，与原始输出电路整合设计直接输出4-20mA、0-20mA、1-5V、0-5V模拟信号，方便客户采。
一、应用范围：
KR系列扭矩传感器是一种测量各种扭矩、转速及机械功率的精密测量仪器。应用范围十分广泛，主要用于：
1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；
3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
4、可用于污水处理系统中的扭矩及功率的检测；
5、可用于制造粘度计；
6、可用于过程工业和流程工业中。
二、基本原理：
扭矩的测量：采用应变片电测技术 ,在弹性轴上组成应变桥,向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。如图1所示：
三、产品特点：
1.信号输出可任意选择波形─方波或脉冲波。
2.检测精度高、稳定性好、抗干扰性强。
3.不需反复调零即可；连续测量正反扭矩。
4.即可测量静止扭矩，也可测量动态扭矩。
5.体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 +15V，-15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。
6.测量范围： 0—100000Nm标准可选, 非标准特殊量程可定制。
四、主要功能及性能指标：
扭矩示值误差： ＜± 0.5 % F · S 灵敏度： 1±0.2 mv / V
非线性： ＜±0.25 % F· S 重复性： ＜±0.2% F· S
回差： ＜0.2 % F· S 零飘（24小时）： ＜0.5 % F· S
零点温飘： ＜0.5 % F· S /10℃ 输出阻抗： 1KΩ ±3Ω
绝缘阻抗： >500MΩ 静态超载： 120 %
断裂负载： 200 % 使用温度： 0 ～ 60℃
储存温度： －20 ～ 70℃ 电源电压： +15V±5%,-15V±5%
总消耗电流： ＜130mA 频率信号输出： 5KHz—15KHz
负额定扭矩：5KHz±10Hz 零扭矩：10KHz±10Hz
正额定扭矩：15KHz±10Hz 信号占空比： （50±10）%
（
