产品型号： | DP88 |
| 产品品牌： | bab-i | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 顺义区 | |
| 发布日期： | 2014-05-15 | |
 |
||
详细说明

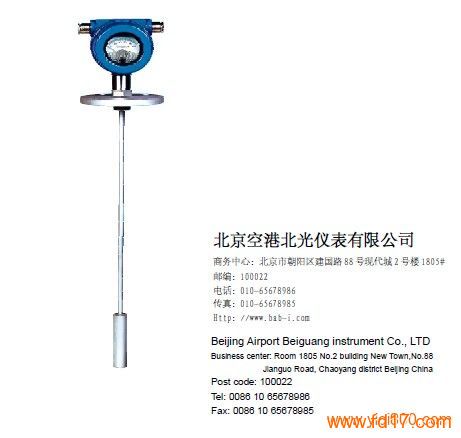

DP88系列静压液位计是利用水头静压来测量液位的，它把这一压力变换成4~20 mA输出，用户过程或贮量控制，集气器中的压力通过引压管进入安装在表壳内的传感器，由于集气器内存在的静压力，所以不可能发生堵塞。
DP88系列静压液位计属于经济型仪表，具有精度高，可靠的稳定性等特点，被广泛应用于石油、化工的液位测量中。
介 质：液体
介质温度：10~85 ℃
精 度：1%
调 整 比：5:1
电 源：24VDC
输 出：4~20 mA
静压式液位计的两线制液位变送器由一个内置毛细软管的特殊导气电缆、一个抗压接头和一个探头组成。静压式液位计的探头构造是一个不锈钢筒芯，底部带有膜片，并由一个带孔的塑料外壳罩住。静压式液位计的液位测量实际上就是在测探头上的液体静压与实际大气压之差，然后再由陶瓷传感器（附着在不锈钢薄膜上）和电子元件将该压差转换成4～20mA输出信号
用静压测量原理
当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ = ρ .g.H + Po
式中：
P ：变送器迎液面所受压力
ρ：被测液体密度
g ：当地重力加速度
Po ：液面上大气压
H ：变送器投入液体的深度
同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压 Po 与传感器的负压腔相连，以抵消传感器背面的 Po ，使传感器测得压力为：ρ .g.H ，显然 , 通过测取压力 P ，可以得到液位深度。
