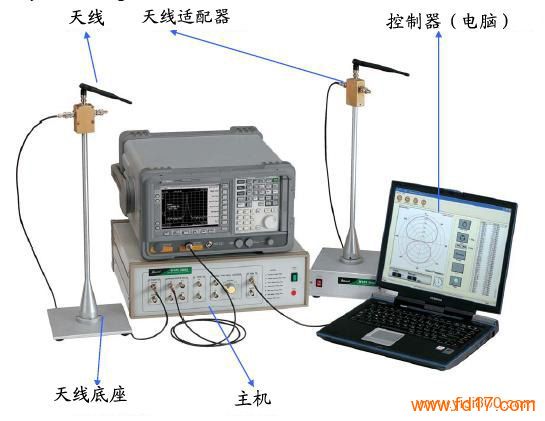

电磁波传播特性与微波天线实验系统

	产品型号：	电磁波传播特性与微波天线实验系统
	产品品牌：	dsolab
	产品价格：	面议
	所 在 地：	北京 海淀区
	发布日期：	2018-10-19

详细说明

4.5.1  特点
现有的天线实验设备都是仅仅分析和测量天线本身的特性参数，而我们需要一种能够在移动通信环境中真实地了解和分析电磁波传播特性的新的实验系统。
    本实验系统除了测定和分析多种类型天线的基本特性参数以外，还可以测定和分析电磁波传播多径所产生的变化现象，包括相位延迟实验，衰减实验和时间延时实验，以及驻波特性实验和多普勒实验，还有电磁波模型与仿真等实验。
4.5.2  功能
1、能够对电磁波的传播特性进行分析和实验，多径、相延、衰减、时延、驻波特性和多普勒实验，还有电磁波模型与仿真实验。
2、自动测量出各种不同类型天线的特性参数，如天线辐射方向图等。
3、可以先用微波设计软件进行天线仿真分析实验结果，然后再接入实际的天线进行实验和验证。
4、可以用微波设计软件进行参考设计，并设计出自定义的天线，再接入到微波天线测试系统中测试。
5、可帮助用户设计基站，选择中继站位置以及通过预测实际环境中的信号变化来分析微波通信系统。
4.5.3  规格
项  目 规  格
使用频率 914 [MHz], 2.45 [GHz]
功率 10 dBm Max
频率振荡方式 PLL
阻抗 50 [ohm]
AGC 动态范围 40 [dB]
IF [中频] 21.7 [MHz]


4.5.4  基本实验内容
1、偶极子天线特性实验；                       9、环天线的制作和分析实验；
2、八木天线特性实验；                         10、相位延迟实验；
3、单极天线特性实验；                         11、衰减特性实验；
4、环形天线特性实验；                         12、多径衰落实验；
5、陶瓷芯片天线特性实验；                     13、时延和多普勒频移实验；
6、反向F天线特性实验；                        14、驻波实验；
7、平板天线特性实验；                         15、电波模型与电波损耗实验；
8、双偶极子天线特性实验；
4.5.5 选择实验内容
1、喇叭天线特性实验；                         6、圆形抛物面天线特性实验；
2、普通八木天线特性实验；                     7、A型切割抛物面天线特性实验；
3、螺旋天线特性实验；                         8、B型切割抛物面天线特性实验；
4、微带螺旋天线特性实验；                     9、对数周期天线特性实验；
5、背射天线特性实验；                         10、平板天线特性实验；
