产品型号： | HY1005 |
| 产品品牌： | hyesco-恒颐 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2020-09-26 | |
 |
||
详细说明

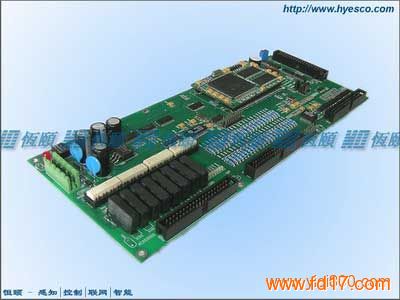

HY1005数采传输控制系统以恒颐的H9200C-II核心板为基础的硬件平台上，采用核心板+扩展板的架构，实现数据采集、协议转换、本地存储、远程传输等功能。
HY1005面向行业现场应用加以设计，具备4路继电器输出DO、2路开关量输入DI、 1路RS232接口、3路RS485接口、1个10M/100M以太网口。系统可以实时采集各种环境参数如：温度、压力、电压、电流、烟雾等，采集数据经分析处理后上传至监控中心，当网络故障时，系统的本地存储功能可以防止数据丢失。
硬件资源 部件功能 功能描述
核心板
CPU：AT91RM9200，ARM920T的内核，180MHz的主频，工业级；
SDRAM：2片16M×16bit SDRAM，共32M；
Flash存储： 8MB Nor Flash存储；
64MB NAND Flash存储（可替换为128M）；
扩展接口：100*2针扩展插座接口，几乎扩展了CPU全部功能引脚；
扩展板
核心板接口：100*2针扩展插针接口，是核心板的对接插针
RJ45接口：1个10/100Mbps以太网控制器，板载PHY芯片；
RTC：RTC实时时钟，后备锂电池，带掉电保存功能；
看门狗：看门狗时间可通过软件设置，确保系统可靠运行；
复位电路：支持系统上电复位；
备电电路：支持电源自动切换；
UART接口：1路Debug接口，3路独立RS485，1路RS232接口；
DO输出：通道数：4路继电器输出通道；
触点容量220VAC 5A
DI输入：通道数：2通道开关量输入通道；
输入量程：0～24V；
电源输入：12-24V电源输入。
