详细说明
冷库温度监测系统
一. 方案概述
1) 本方案为全数字化方案，由每个温度探头输出的直接为可联网数字信号。
2) 由于采用先进的数字化及网络技术，本方案按网络布线，方便、经济。
3) 因为每个温度探头输出的直接为可联网数字信号，信号传输过程的衰减不会影响系统精度，且传输距离长，每个出线口可接64个温度传感器的距离可达200M。
4) 采集模块自动识别传感器类型、数量，配置和扩展方便，,可以根据现场安装条件，适当选择模块的安装位置及使用模块的数量，以便降低成本。
5) 上位机同采集模块之间采用支持距离1.2公里的多子站通信协议
6) 采用基于win98/nt平台的组态软件技术，可根据不同客户需求，方便、快速的生成个性化的人机界面。
7) 标准化总线设计，可方便的扩展控制及其他功能及同其他系统互连。
8) 采用低功耗设计，只需对采集及控制器供电，无需对传感器供电，现场供电点少，施工方便。
二. 产品简介
1.采集模块
测温特性：
支持美国DALLAS全系列1-wire总线数字化温度传感器----测温点数: 1～64 点，测温范围: -55～ +125℃，测温精度: ± 0.5℃，测温分辨率： 9 ～ 12位(0.0625℃)。测温速度: >40点/s。支持测温电
缆长度: ≤200M，支持传感器二线或三线联接方式，自动识别传感器数量,ID自动排序。
同上位机通讯特性：
模块与上位机采用RS485通讯，一台上位机可带多个个模块，波特率9600/19200/38400可选。并可扩展为以太网接口通讯模块。
电源要求：
12V/24V/48V输入（外接，可选）。
工作环境：
模块工作温度：-25 ～ 85℃。
描述：
模块使用塑料/金属外壳，更适合较为恶劣的现场要求，接插端子采用标准接口，使得现场接线更加简单、方便。模块采用最新技术，支持美国DALLAS全系列1-wire总线数字化温度传感器（DS18B20），且支持“两线”或“三线”两种方式 ，使用户的应用更方便。每一个模块可连接七条测温线缆,每条线缆可安装最多64个测温点。模块自动侦测传感器数量，ID自动排序。实时刷新数据缓冲区。模块与上位机之间使用标准RS232通讯方式，无需另配通讯转换模块。
相关产品：
DS18B20 “一线总线”数字化温度传感器 ；
超小型不锈钢金属封装温度传感器；
RS232接口多点温度采集模块；
RS485接口多点温度采集模块；
以太网接口多点温度采集模块；
典型应用： 冷库测温 混凝土监测 设备柜测温 空调检测线 楼宇自控等。
2. 数字温度传感器DS18B20及其防水封装产品HXRS6671
Dallas 半导体公司的数字化温度传感器DS1820是世界上第一片支持 “一线总线”接口的温度传感器。一线总线独特而且经济的特点，使用户可轻松地组建传感器网络，为测量系统的构建引入全新概念。现在，新一代的“DS1820”体积更小、更经济、更灵活。使您可以充分发挥“一线总线”的长处。
同DS1820一样，DS18B20也支持“一线总线”接口，测量温度范围为 -55℃～+125℃，在-10～+85℃范围内,精度为±0.5℃。现场温度直接以“一线总线”的数字方式传输，大大提高了系统的抗干扰性。适合于恶劣环境的现场温度测量，如：环境控制、设备或过程控制、测温类消费电子产品等。
与前一代产品不同，新的产品支持3V～5.5V的电压范围，使系统设计更灵活、方便。而且新一代产品更便宜，体积更小。
DS18B20可以程序设定9～12位的分辨率，精度为±0.5℃。可选更小的封装方式，更宽的电压适用范围。分辨率设定，及用户设定的报警温度存储在EEPROM中，掉电后依然保存。DS18B20的性能是新一代产品中最好的！性能价格比也非常出色！
监测程序
可提供一般的标准界面或根据客户特殊需要定制界面。
标准界面可实现功能有监测点实时显示、实时曲线、历史曲线、上下限报警。
以下几种功能在定制界面时可作为参考
A.可于平面图中显示报警发生点的位置，方便工程人员维修；
B.发生报警时可以控制计算机声卡进行语音报警。

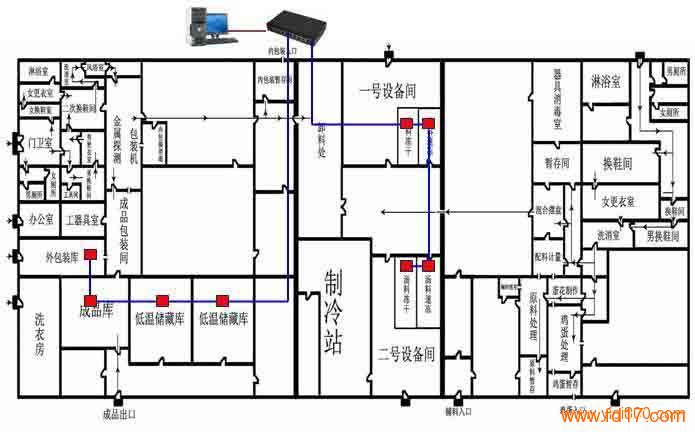

三. 系统结构图（以太网温度采集模块）
