产品型号： | |
| 产品品牌： | 华夏日盛 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 海淀区 | |
| 发布日期： | 2019-03-11 | |
 |
||
详细说明
产品特性：
通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区（最常用的一种温度检测器，不仅广泛应用于工业测温，且被制成各种标准温度计。
按IEC751国际标准，温度系数TCR=0.003851，Pt100（R0=100Ω）、Pt1000（R0=1000Ω）为统一设计型铂电阻。
传感器的结构：
两线制：
传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：
当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值。
基本结构：

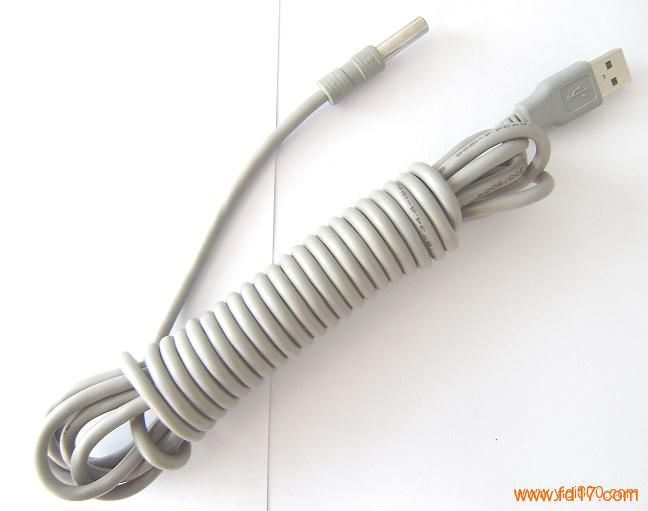

采用不锈钢管或铜铝管封装，内部填充导热、绝缘材料，防水、防震性能优良，适合于液体、气体、冷冻冷藏、以及各种环境温度测量，是应用范围最广泛的传感器。
按照温度传感器工作温度范围分：
序号
类 别
工作温度范围
1
普通型温度传感器
常温
－20～85℃
2
高温型温度传感器
高温
－50～150℃
高温
－50～200℃
高温
－50～300℃
3
低温型温度传感器
低温
－50～150℃
低温
－50～200℃
低温
－50～300℃
HX-RS系列铂电阻温度传感器选型表
代码
技术参数
分度号
P
Pt100
P 10
Pt1000
精度等级
A
A级
B
B级
应用环境温度
1
－20～85℃
2
－50～150℃
3
－50～200℃
4
－50～300℃
5
其它
传感器结构
1
单只
2
双只
探头保护管
材质
S4
SUS304
S6
SUS316
S1
SUS321
S0
客户指定
直径D (mm)
2.5=Ф2.5 3=Ф3.0 4=Ф4.0 5=Ф5.0 6=Ф6.0 7=Ф7.0 8 =Ф8.0 10=Ф10.0 20=Ф20.0 客户指定
长度L (mm)
15=15 20=20 25=25 30=30 35=35 40=40 45=45 50=50 60=60 90=90 100=100 150=150 200=200 1000=1000 客户指定
引线
2
线制
二线制
3
三线制
4
四线制
1
材料
聚氯乙烯线RVV
2
聚氯乙烯线RVVP
3
聚氯乙烯线AVVR
4
铁氟龙屏蔽线
5
铁氟龙线
6
硅橡胶线AGR
7
客户指定
接线端子
0
裸线镀锡
1
冷压端子
3
客户指定
其他技术要求
客户指定
HX-RS系列温度传感器订货选型举例说明：
